致敬！30年前的老前辈纯手工做示波器（附电路图+原理说明）

大鱼机器人 2024-06-11 17:42
案例解析打通芯片/系统验证"任督二脉" 热风险清零！西门子EDA黑科技，让3D IC散热设计稳如泰

小弟逛论坛发现一个让人顶礼膜拜的帖子，不由感叹老一辈果然有牛人啊。

30年前，没有钱买示波器，只好自己七拼八凑制作了一台示波器，性能指标肯定不能与工厂生产的相比，但只要能显示出波形我也就满意了，下面以图片介绍如下：

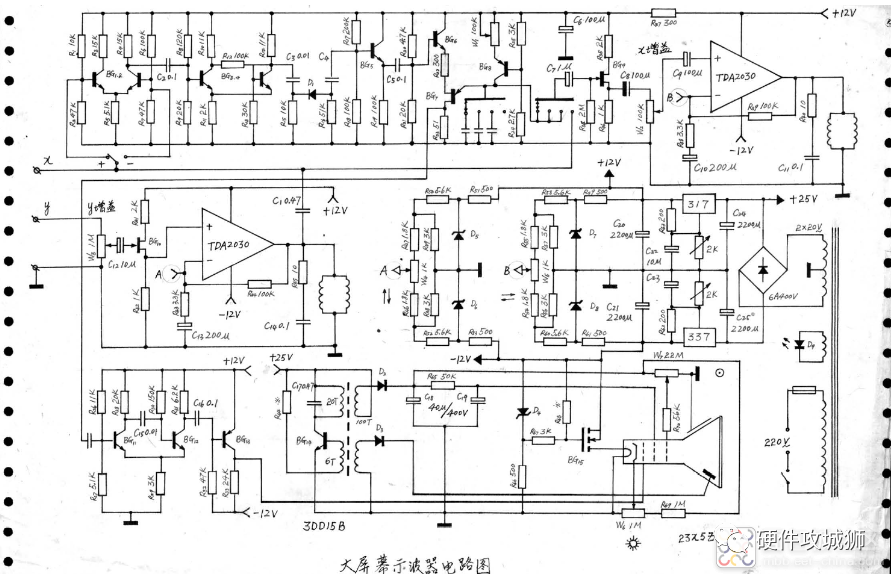

电路原理图（参考了好几本书籍，把自己认为满意的单元重新组合而成）：

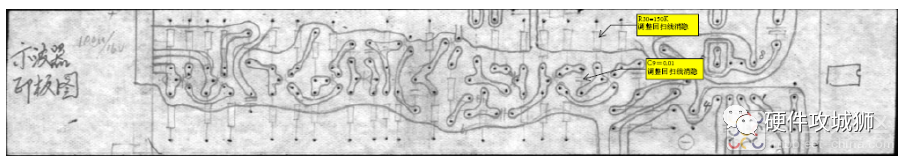

信号处理部分的PCB板是手工设计的：

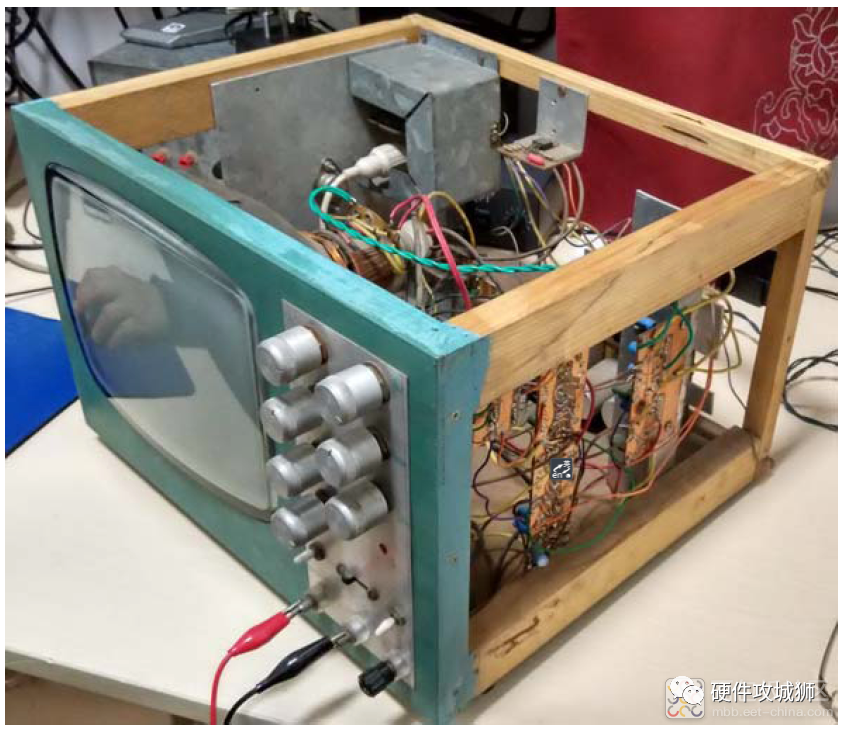

由于十几岁就学过木工，做过家具，所以机架部分就自然采用木头制作了，其实木头很好加工，上初中时就用三层板作收音机的PCB板：

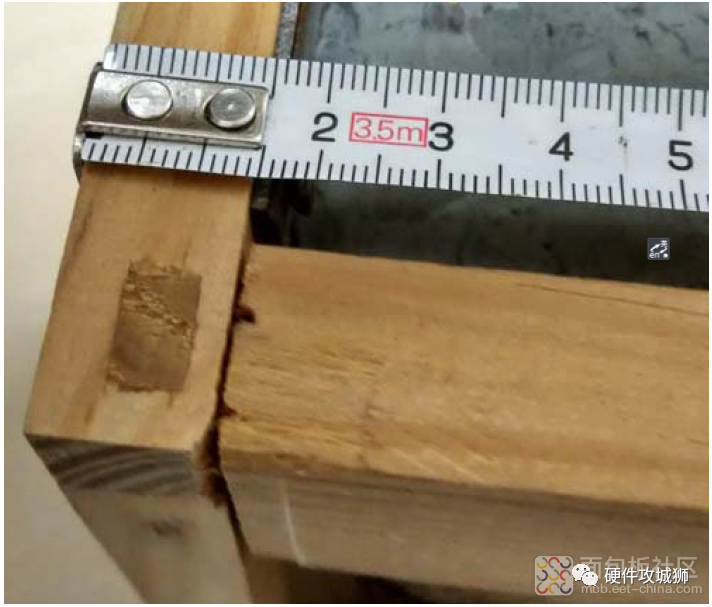

1.5CM厚的木方做机架，全部都是卯榫结构，没有用过一颗钉子，30年的岁月，有的地方脱榫了。

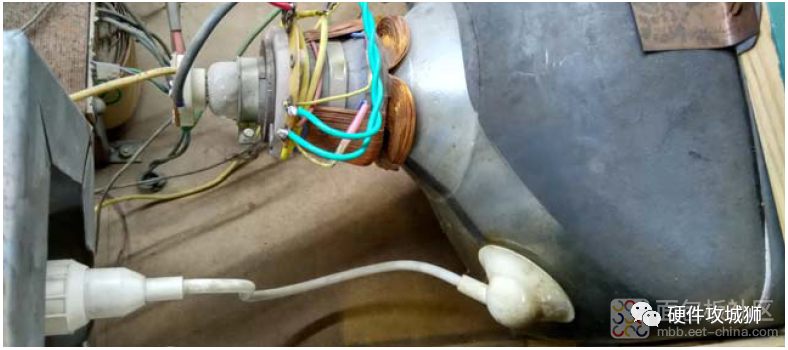

最大、最难固定的部件是显像管，它是这样固定的：



我用1mm 厚的铁皮做了一个箍，象箍水桶一样把显像管箍起来，在接头处弯了一个90 度的角，用螺钉来调节松紧。在箍和显像管之间垫了一层吹塑纸作缓冲，以免将显像管箍暴。我当年是戴了帽子、眼镜、口罩，脖子上还围了围巾，手上还戴了手套，全副武装。就怕显像管受力不均后爆炸伤人，还好没爆炸。
那个箍每边有一个耳朵，将它们弯曲成90 度的形状，这样就可以用螺钉固定在框架上，其实我也是在修理成品电视机时看到厂家这样做的。

电源                                                        ：

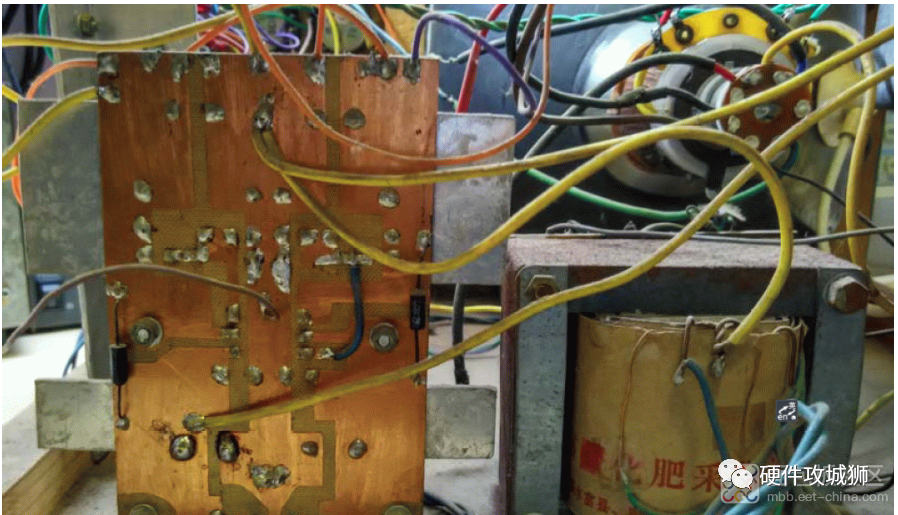

变压器是自己绕制的，电源的PCB板是用断锯条刻出来的。

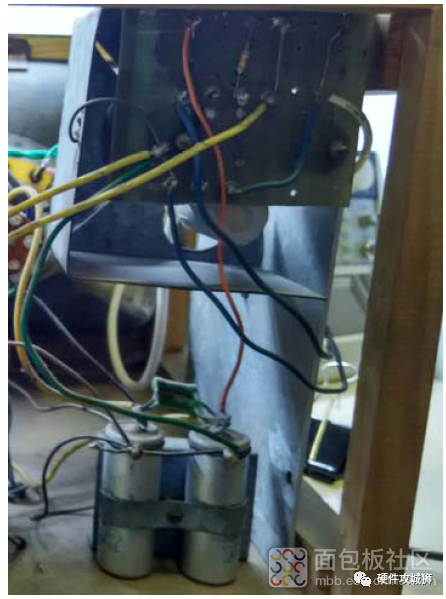

这是高压发生器，由于干扰大，所以做一个铁皮罩子把它屏蔽起来：


高压变压器采用成品黑白电视机的行输出变压器代替，节省点功夫：

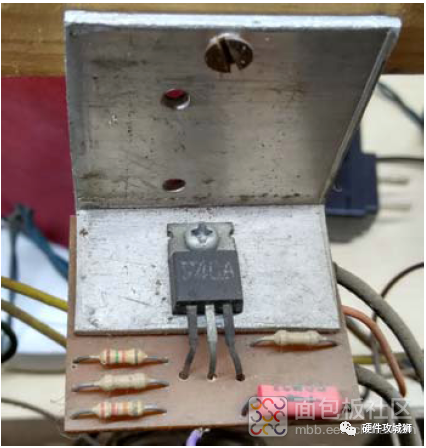

这是给显像管灯丝供电的恒流源部分：

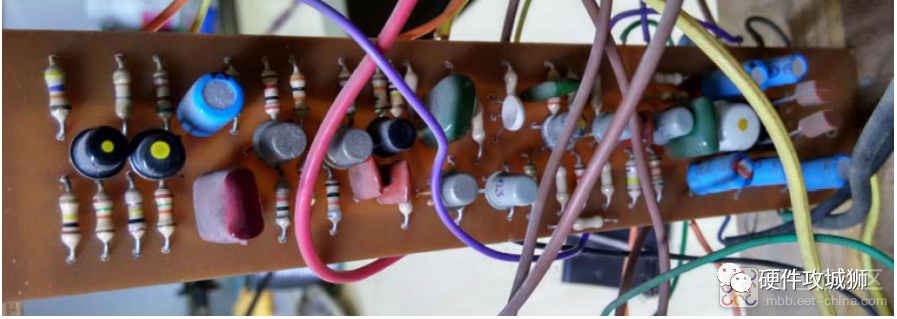

这是X轴、Y轴信号处理部分：

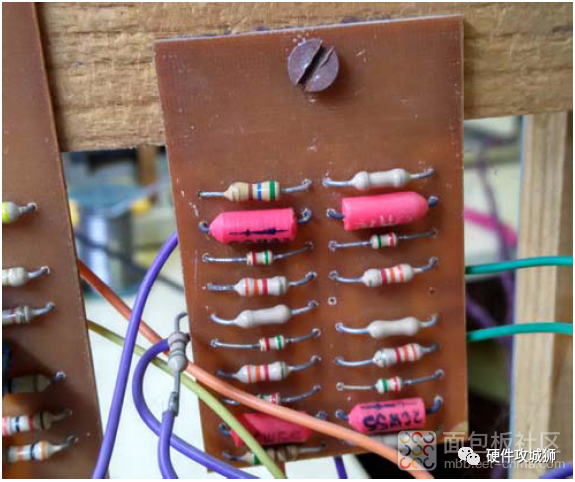

这是X轴、Y轴坐标平移部分，功能就是让显示的图形上、下、左、右移动：


那颗螺钉很丑，真正木匠使用的螺钉，和机架是绝配。

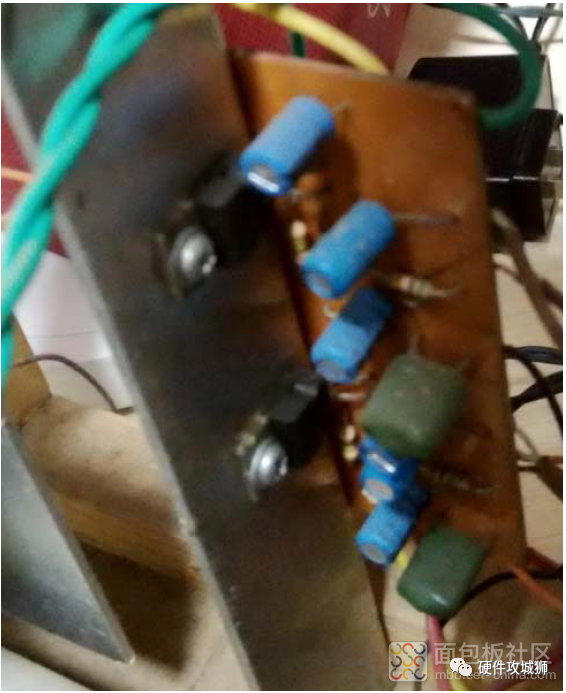

这是X轴、Y轴功率放大部分，用的是TDA2030A，功放IC。

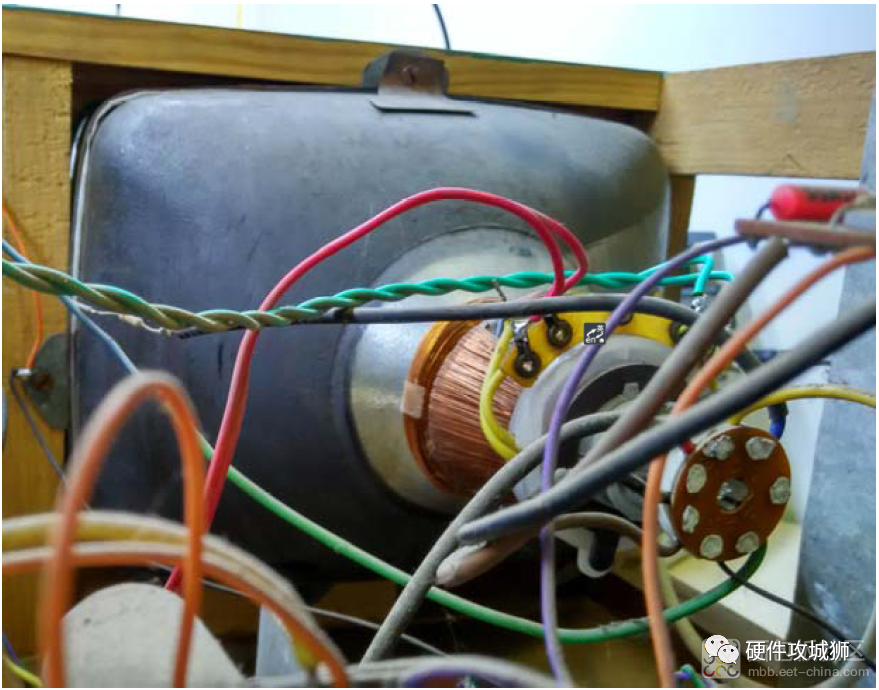

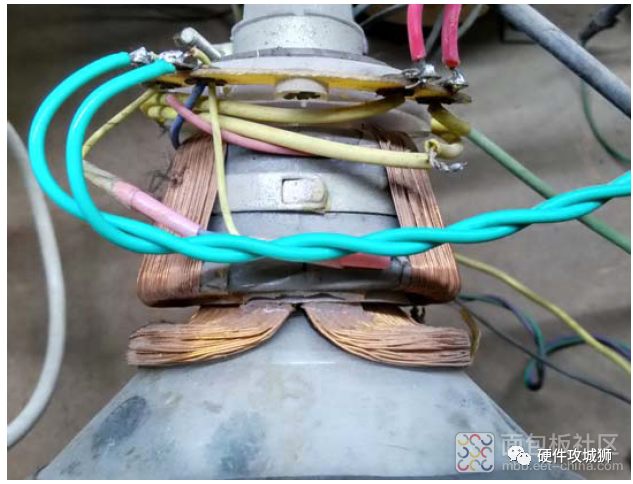

行偏转、场偏转用成品，虽然《无线电》杂志也介绍过做这个东东，但要用模具来绕制，对我当时来说太难了。

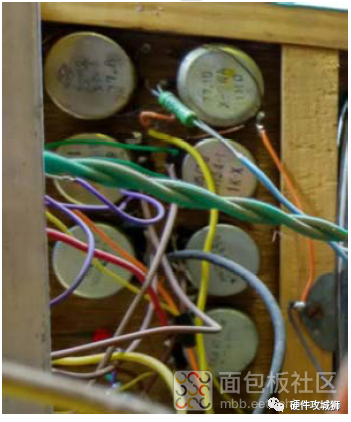

控制板，一堆电位器，控制“亮度”、“聚焦”、“移动”、“增益”、“同步”等。

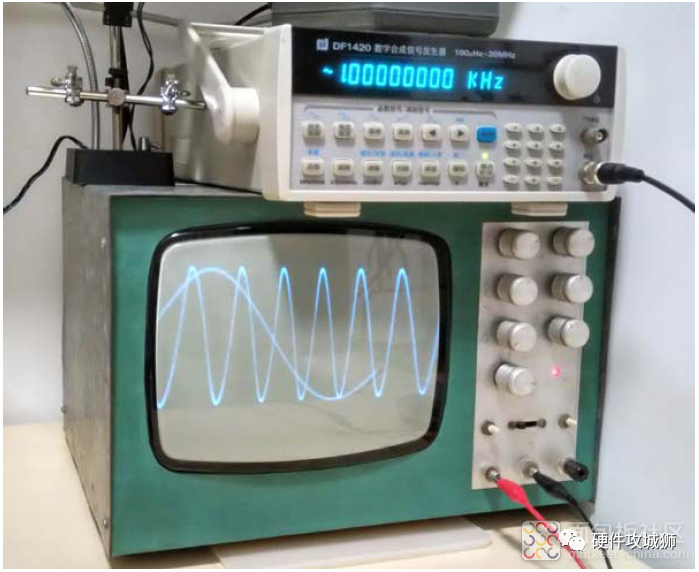

接上“信号发生器”，显示正弦波的情况，由于当时没有示波器来调试，所以扫描逆程的的消隐没有做好，没有完全消除逆程回扫线，现在也没有闲心来调试了。

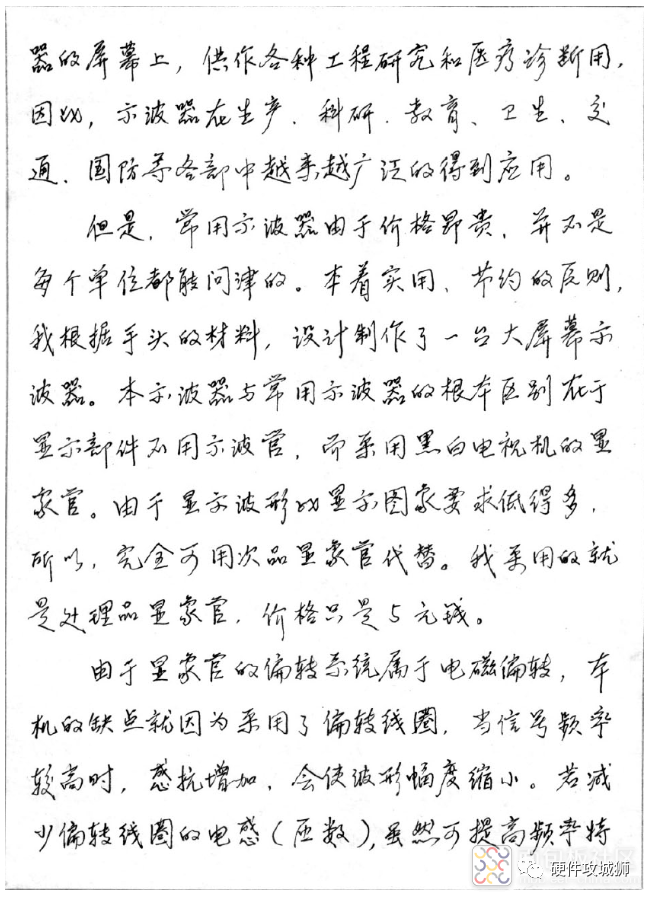

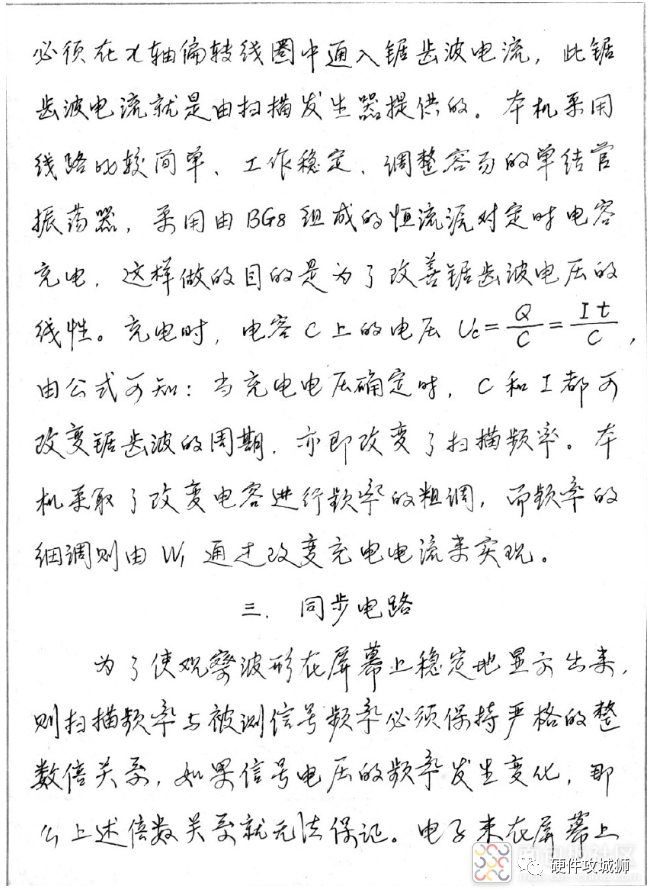

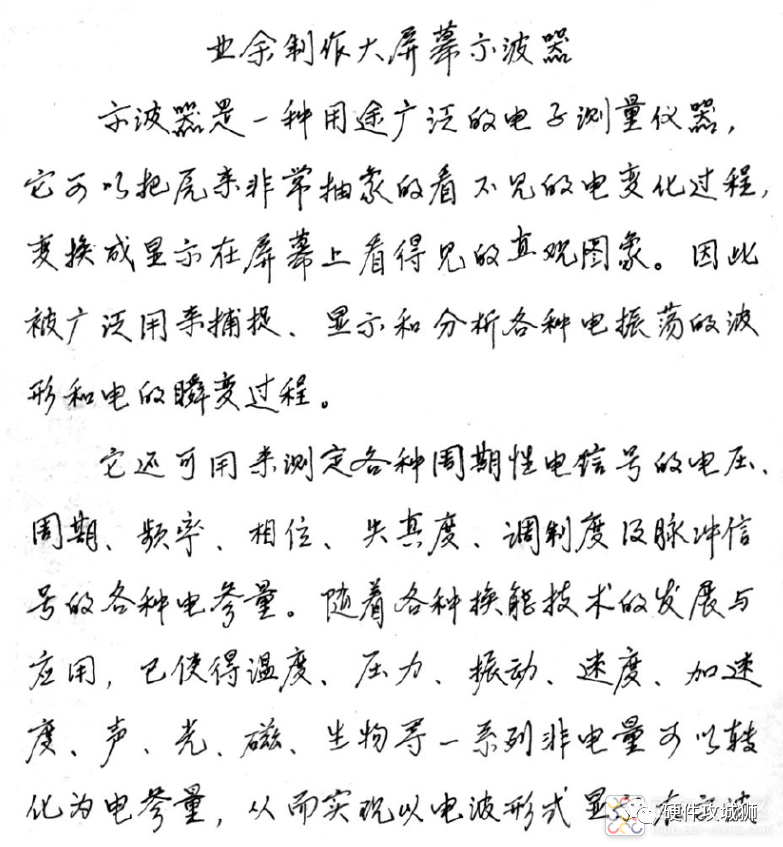

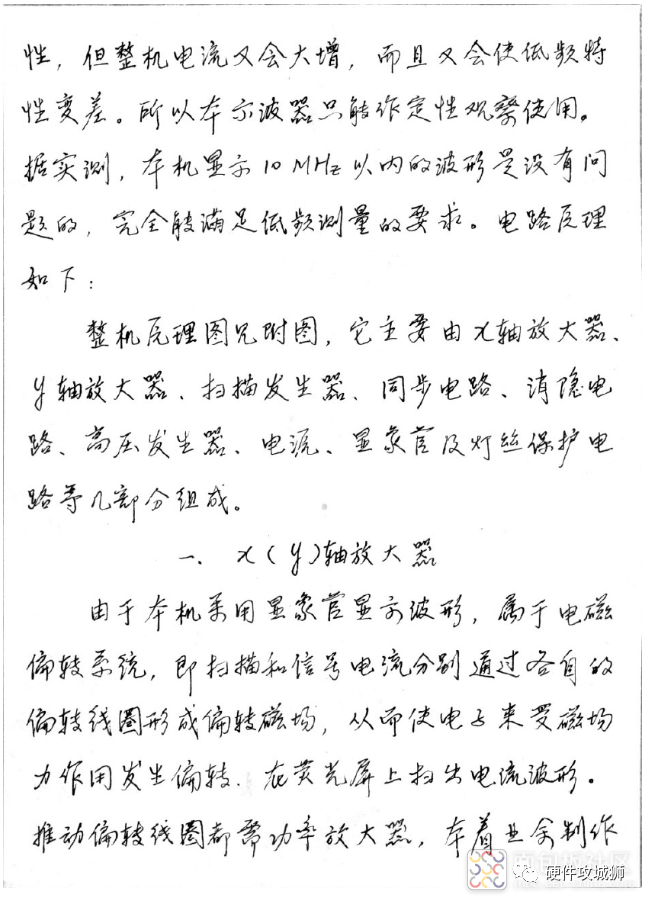

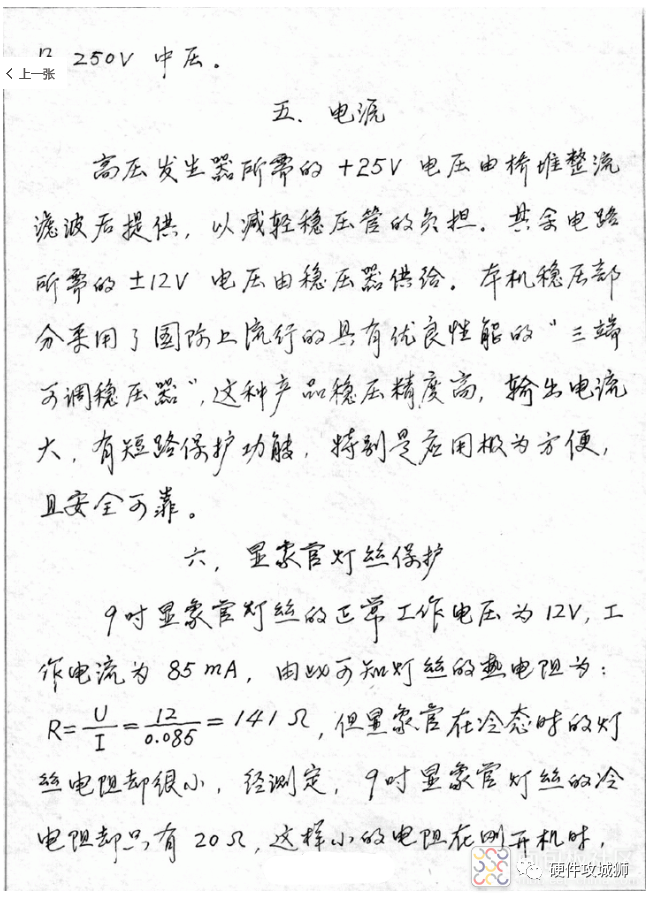

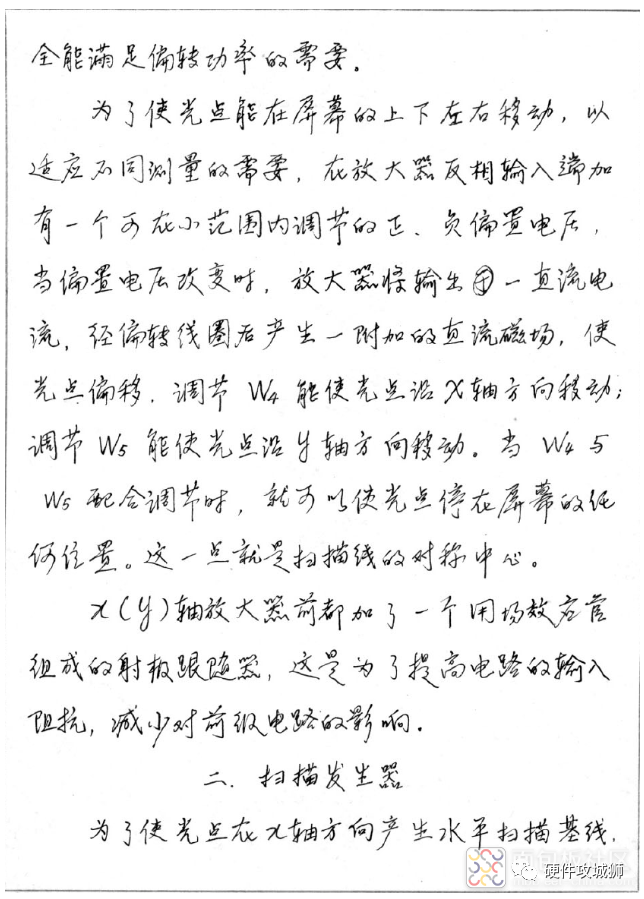

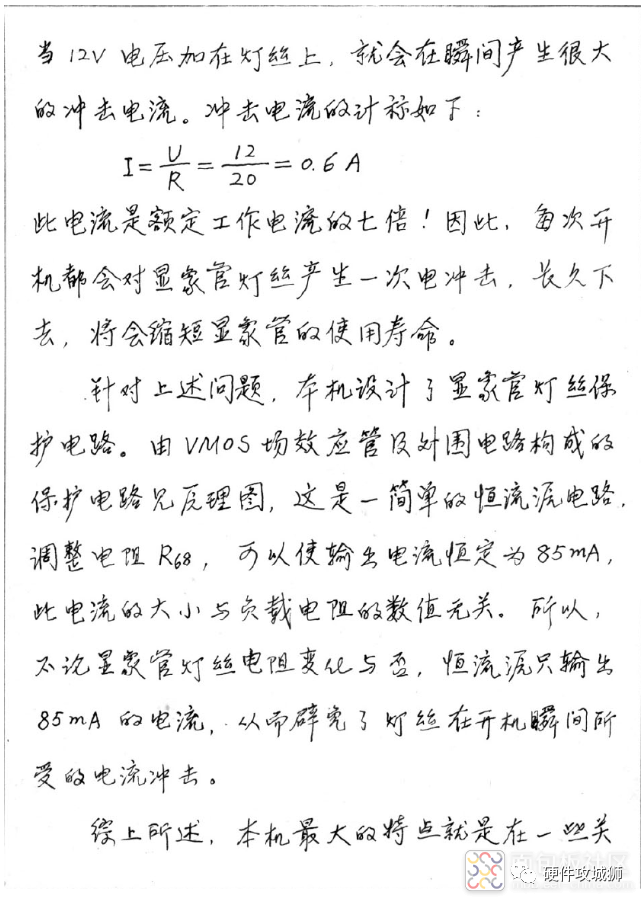

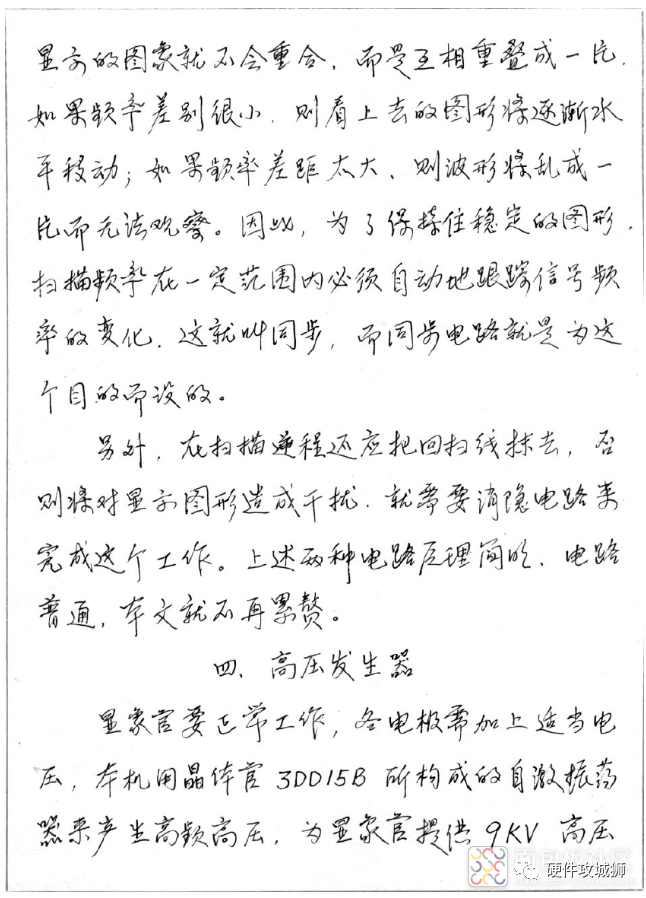

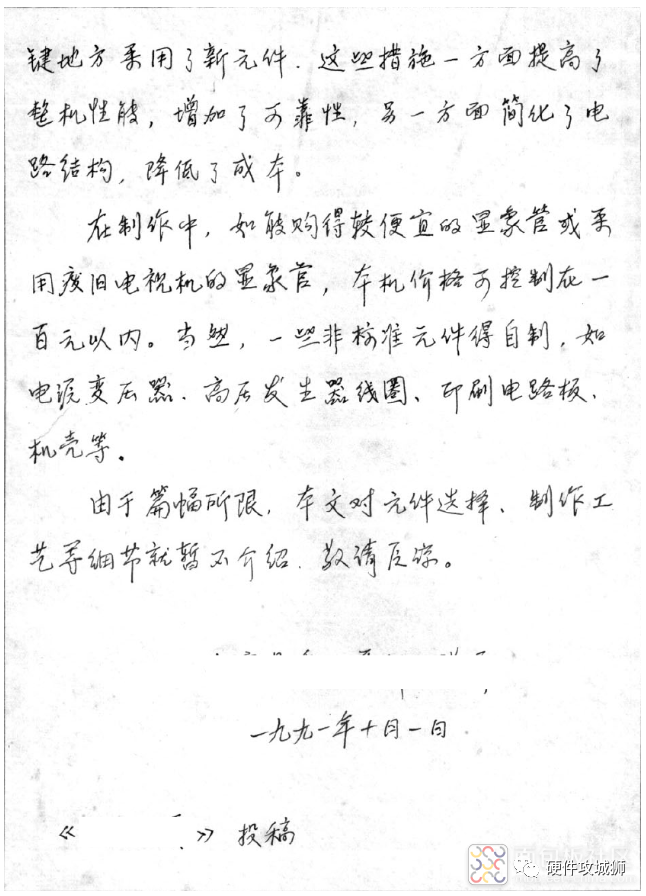

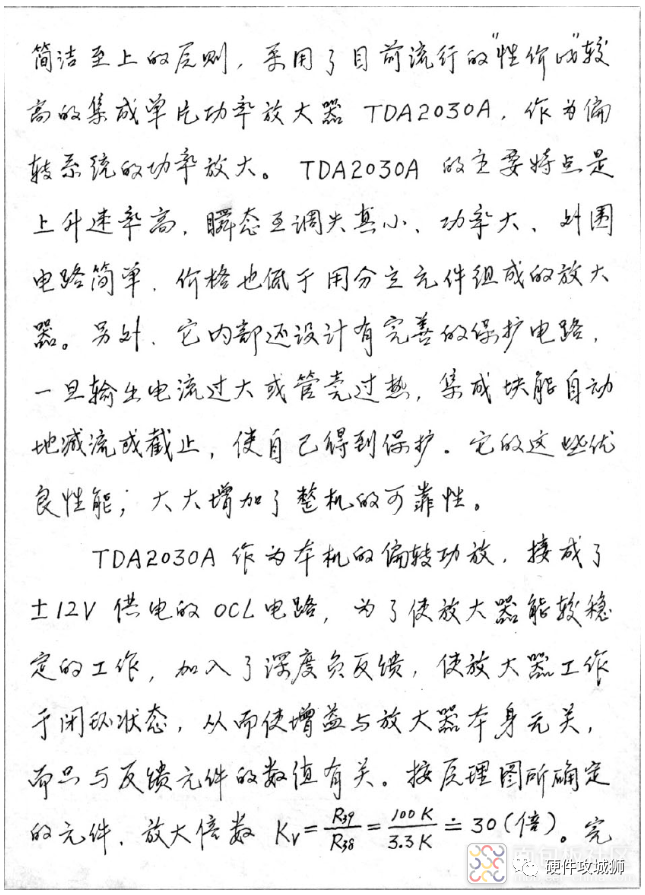

下面是我当时在单位系统内投稿的原件，就作为这台示波器的原理说明吧：
