【获奖文章分享】采用ADI公司ADF4107芯片研制C波段频率合成器

本文主要是采用ADI公司的ADF4107频率合成器芯片，设计一款C波段本振源，主要用于Ku波段卫星下变频。具体应用详情客户没有透露太多，这个我也明白，因为这个是某研究所的项目，只说了频率范围是4.8-5.2GHz。这款产品目前在应用中，下面我们分享下怎么设计这个频率合成器。

首先在这里简单叙述下锁相式频率合成器的原理。

锁相环是一个相位负反馈系统，利用锁相技术来产生所需要的频率，是第二代频率合成技术。早期的间接频率合成器是利用模拟锁相环，它在输出较高的频率时，需要大量的混频器和分频器，以及带通滤波器，因此它的缺点很明显，而且很难弥补。数字锁相环弥补了模拟锁相环的这些缺点，数字锁相环由鉴相器，分频器，环路滤波器，压控振荡器等几部分组成。

下面是一个单环整数分频锁相环的框图。如图1所示：

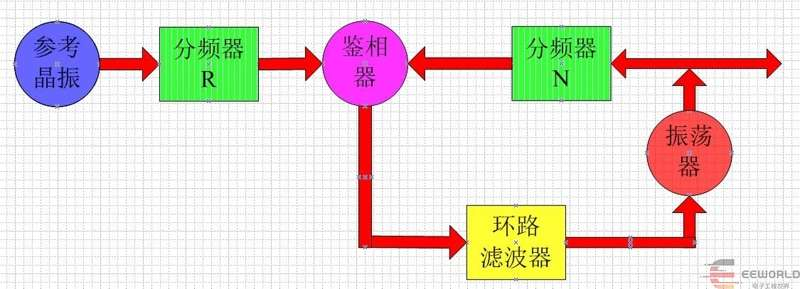

图1.单环整数分频锁相环框图

由上图很容易看出数字锁相环主要由鉴相器，环路滤波器，压控振荡器和分频器组成。现代的锁相环芯片内部包括电荷泵电路。

基本原理：参考晶振产生稳定的基准频率，然后被参考分频器R分频，分频后的频率就是鉴相频率，作为鉴相器的一个输入信号。鉴相器检测鉴相频率与N分频器输出频率的相位差，输出平均值与该相位差成比例的直流电流。鉴相器输出的脉冲电流经过滤波和积分产生调节电压，该电压驱动外接的压控振荡器，来增加或者减小输出频率，直到鉴相器的平均输出为零。

环路滤波器就是低通滤波器，有两种方式：

1、无源滤波器，通常由电阻和电容构成。

2、有源滤波器，通常由电阻、电容和运算放大器组成。

具体详细设计，请参考锁相环书籍或者其它文献，这里不多叙述了。

接下来，设计如何实现一个C波段的频率合成器，该频率合成器技术指标如下：

鉴相器选择，在所用的频率范围内，尽量低的归一化噪声基底，具有良好的杂散指标，市面上的种类也比较多，如Analog Devices、Hittite、Maxim、Ti等品牌。本产品输出频率在C波段，经过对比，决定采用ADI公司的ADF4107芯片，该芯片具有高达7GHz的带宽，在芯片内部集成了一个低噪声数字鉴相器，内部一个精密的电荷泵，可编程预分配器，一个前置双模分频器，和可编程计数器。单电源供电，供电电压2.7~3.3V，市面很多降压芯片都可以满足。采用3线串口控制，使用起来非常方便。如图2所示。ADF4107芯片内部示意图：

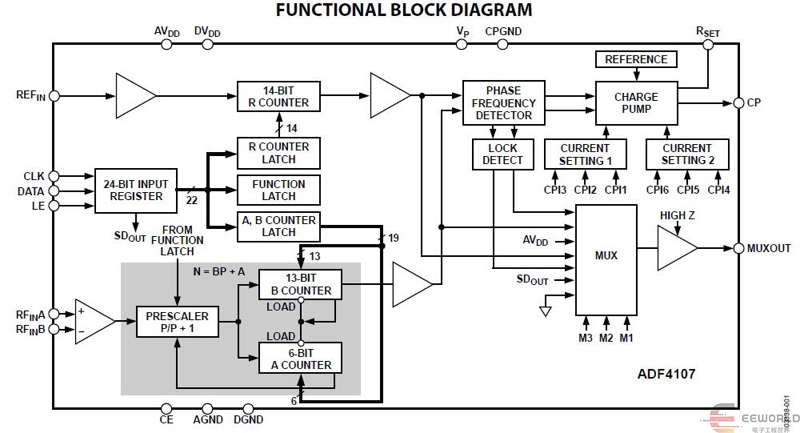

图2.ADF4107内部示意图

VCO选择，本产品选的的压控振荡器芯片为：Z~communications公司的V950ME08-LF，技术参数如下：

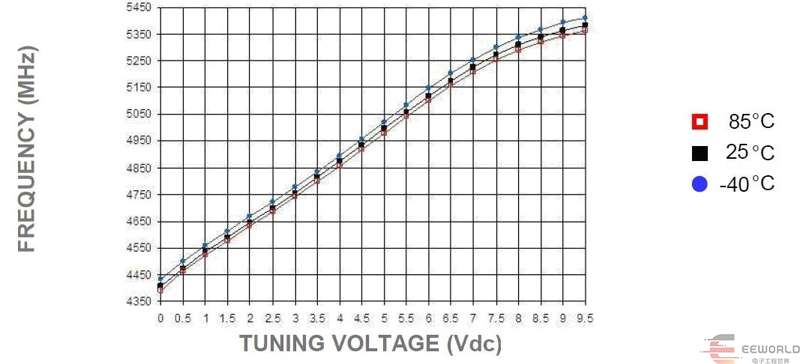

下面是厂商给出的压控频率曲线，如图3所示：

图3.压控振荡器的压控曲线

环路滤波器在锁相环电路中作用至关重要，它与锁相环各项指标密切相关。调整环路滤波器的元件参数，可以有效的改善锁相环的相位噪声和杂散指标。由于ADF4107的电荷泵最大在5V左右，根据VCO压频曲线，输出频率在5.2GHz时，压控电压在7V以上，所以需要采用有源环路滤波器。

设计环路滤波器时可以借助ADI公司提供的仿真软件ADISimPLL 来进行设计，如图4所示：

图4.ADISimPLL软件仿真电路图

通过ADISimPLL软件仿真得出的环路滤波器参数只是一个初始值，在实际电路中，按照这个初始值制作的锁相环路很有可能出现不能锁定，或者达不到系统技术指标等问题，一次必须对环路参数进行反复调整使之达到最佳。

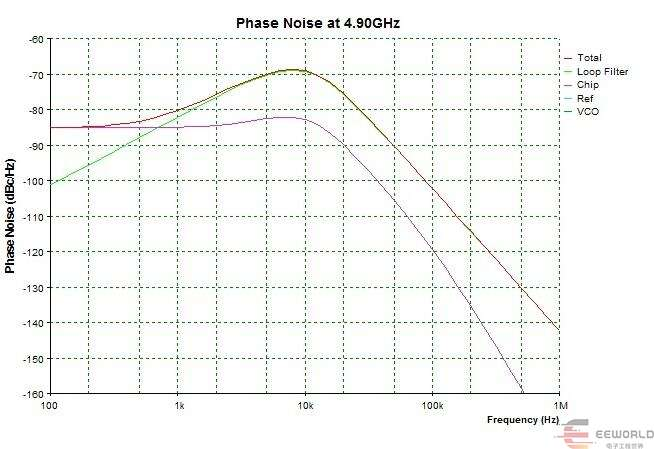

下图是仿真的相位噪声，如图5所示：

图5.仿真相位噪声曲线

图5是仿真出来的相位噪声，中心频率4.9GHz，相位噪声为-80dbc/Hz@1kHz。

由于技术要求频率合成器输出功率＞10dbm，VCO输出只有0dbm，在经过功率分配，最终输出只有-3dbm，所以在VCO输出端口增加推动放大器，放大器采用ADI公司的ADL5545。如图6所示：

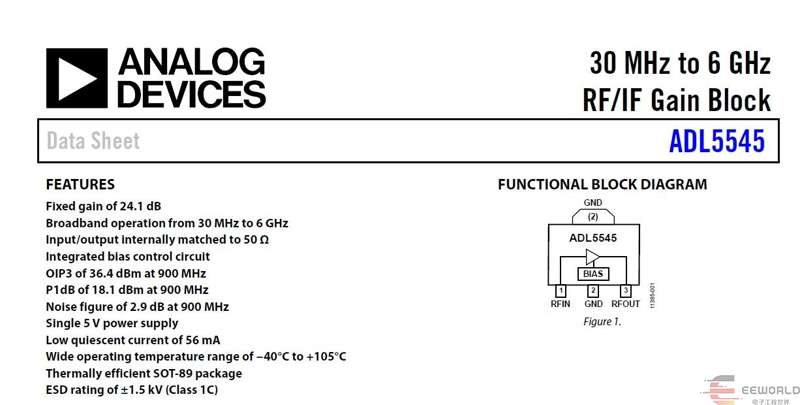

图6.ADL5545芯片介绍

如图6可知，该放大器的带宽覆盖了30MHz~6GHz，输入输出端口内匹配到50欧姆，这也省去了外部调节匹配的麻烦，为产品设计节省了宝贵的时间。P1db：+18dbm@900MHz，就在5GHz的频段P1db也在10dbm以上。电路简单，+5V单电源供电，很好的兼容了系统设计。

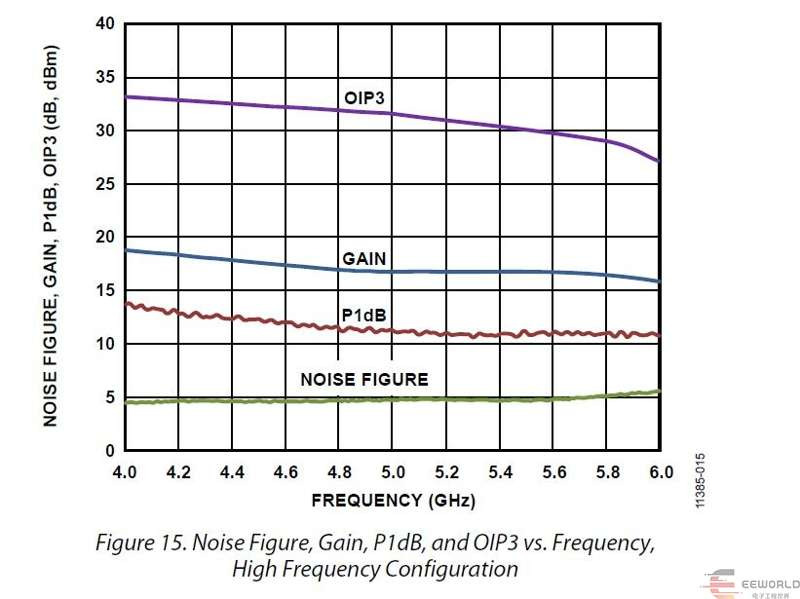

具体参数如图7所示：

图7.ADL5545芯片测试图

如图7所示，给出的频率范围是4GHz~6GHz，正好所设计的频率合成器落在这个频率范围内，如图知：在4.8GHz~5.2GHz，该放大器增益大概有17db，P1db在10dbm以上，OIP3大于30dbm，证明该放大器的线性度良好，所以采用此放大器进行设计。

如图8所示，为本项目设计的C波段频率合成器电路图。频率合成器采用ADF4107芯片，外围电路参考技术手册。参考晶振采用KDS温补晶振，如需更高精度，可以采用恒温晶振。VCO采用Z~communications公司的V950ME08-LF，前面已经介绍了，这里不再叙述了，环路滤波器采用有源滤波，用ADI公司的AD820运算放大器设计，可以参考ADI SimPLL软件进行设计，最后功率放大采用ADI公司的ADL5545进行放大，连起来就是一个完整的频率合成器电路。单片机电路我没有给出（我用的是STC单片机），可以用不同型号的单片机去控制，3线串口，很简单。

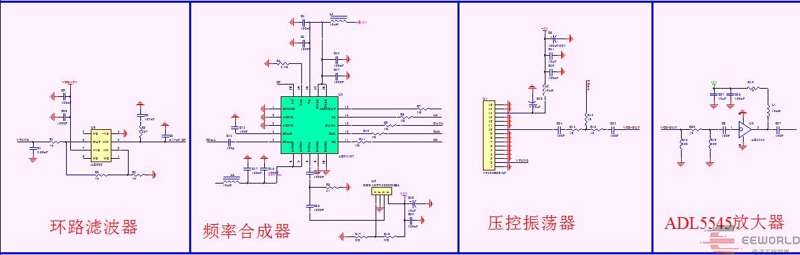

图8.频率合成器电路图

在这里主要说下，在VCO输出与放大器之间加入了π衰减，主要调节射频输出的增益，要保证ADL5545的线性度。

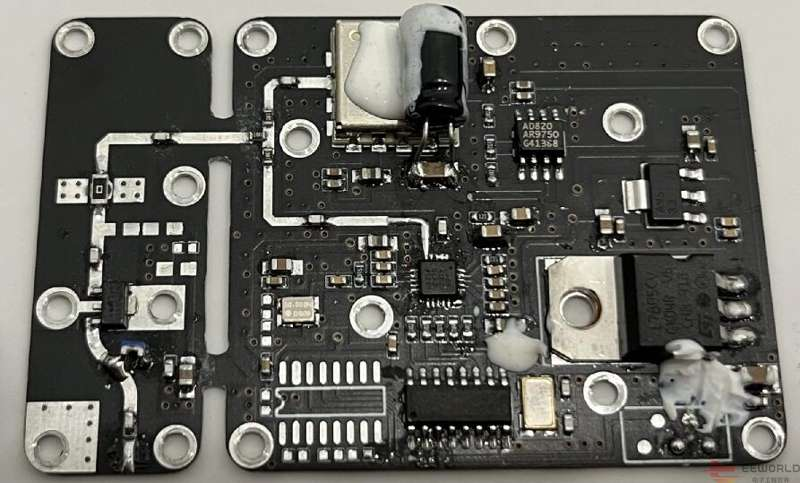

该PCB采用RO4350B高频板材设计，介电常数3.66，板材厚度0.762mm，如图9所示：

图9.频率合成器PCB

外壳采用6061铝合金，CNC加工，屏蔽盒内部隔档，防止互相串扰。

屏蔽盒尺寸：长800mmX宽55mmX高23mm，如图10所示：

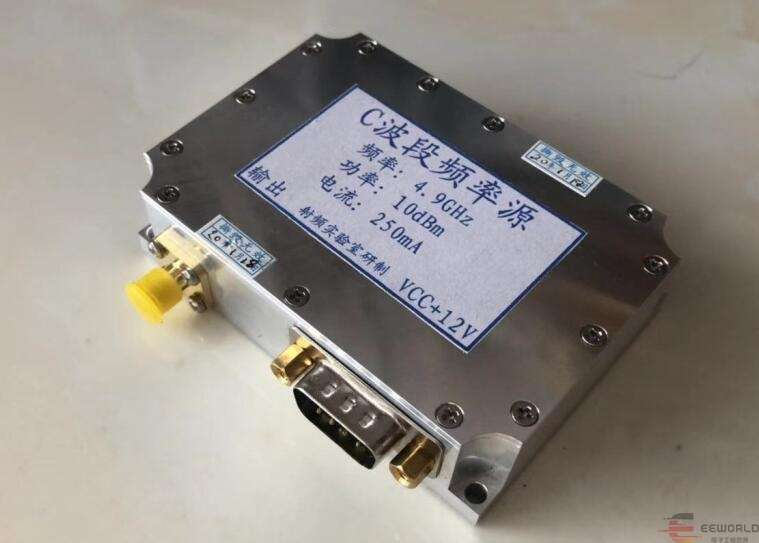

图10.频率合成器实物

采用R&S频谱仪进行相位噪声测试如图11所示：

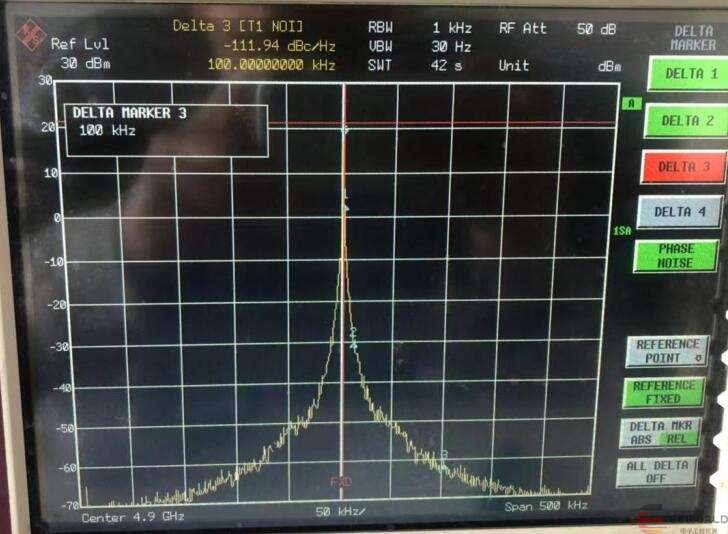

图11.相位噪声测试图

如图11所示，中心频率4.9GHz，测试相位噪声：-111dbc/Hz@100k。

交付客户，客户自己测试的频率合成器相位噪声，如图12所示：

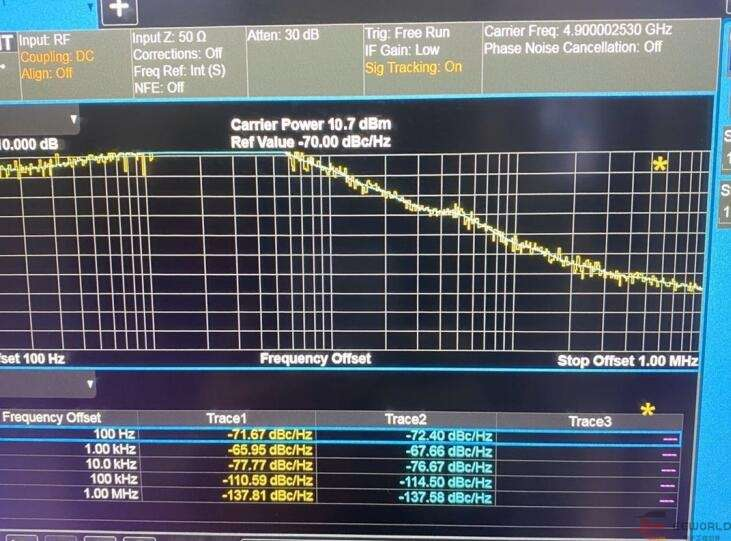

图12.客户测试相位噪声

中心频率4.9GHz，测试相位噪声：

-65.9dbc/Hz@1k

-77.7dbc/Hz@10k

-110dbc/Hz@100k

通过以上测试对比，基本满足客户需求，这个源的指标还可以提升，但是需要反复调整环路滤波器，需要大量的时间。

在本次设计中，最大的工作量就是调试环路滤波器，因为环路滤波器决定了频率合成器的好坏，也可以说环路滤波器是频率合成器的核心。所以需要反复调整，达到最佳。

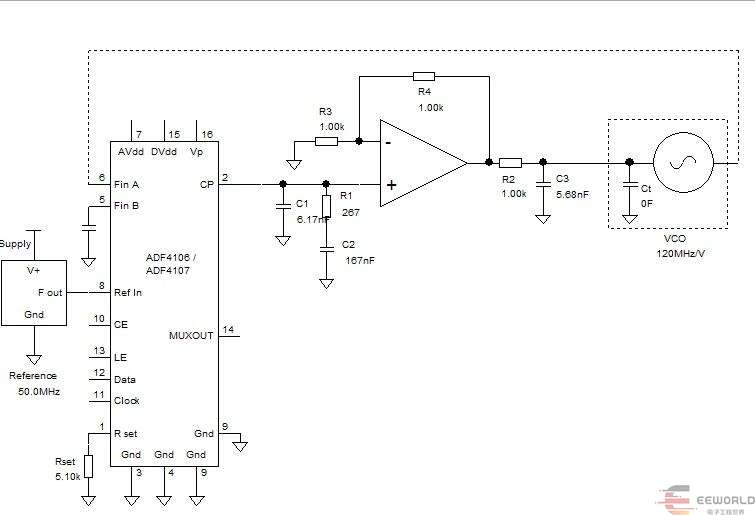

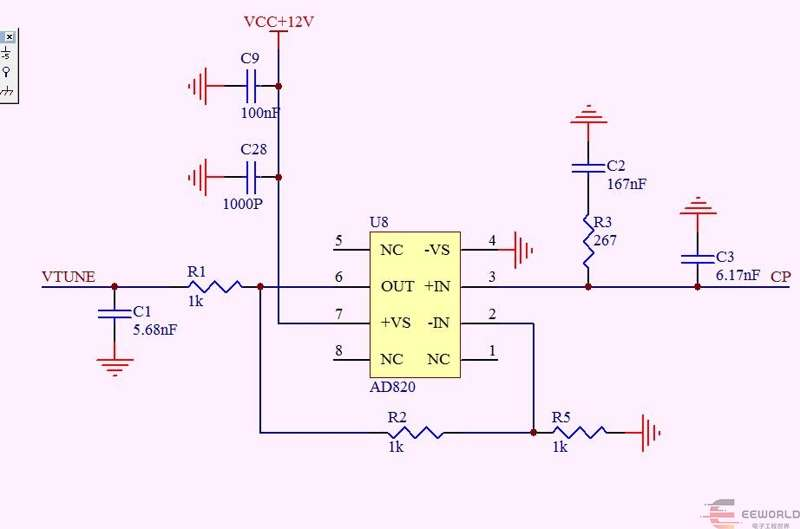

下面按照实际电路来分析，如图13所示：

图13.环路滤波器电路图

1、环路带宽的调整

图13电路中，C1和C3对环路带宽的影响最大，电容增大，带宽变窄，电容减小，带宽变宽。

2、带内插损的调整

图13电路中，R1对带内插损影响最大，电阻值增大，插损变大，电阻值减小，插损减小。

3、带内波动的调整

图13电路中，R3和C2对带内波动的影响较大，增大电阻，带内波动减小，但是电阻和电容同时也会影响环路带宽和插损，所以要结合起来调整。

还有个重要的问题。

在设计的时候在电路中加了MAX232，作为上位机和频率合成器的通信，调试的时候发现，MAX232振荡产生了开关频率，然后调制到载波两端，一开始以为是鉴相器泄漏的，继续调整环路，经过反复调整都没有改善，后来才发现是MAX232振荡的原因，所以PCB板上把MAX232去掉了，最终解决了这个问题。

建议：频率合成器内部最好不要用DC-DC电源直接给频率合成器或者VCO供电，认可牺牲效率也要用线性电源，除非能把开关频率彻底抑制，否则就会调制到载波两端，很难弄掉。

以上是如何设计一个频率合成器的所有过程，至于一些细节理论问题还需参考书籍和文献，最主要的就是环路滤波器的调试，方法我已经分享了。调试就要看基本功了。
