项目简介

该项目是使用ESP32模块复刻的Nokia1110，可运行NES游戏模拟器和LVGL，主要功能包括彩屏显示，ADC按键，Type-C充电，USB转串口，DAC音乐播放，SD卡读写，WS2812指示灯。

再加个gsm模块是不是真的就可以打电话了 = =

▼ 完整视频演示

正文

小时候一直都非常好奇手机是怎样工作的，幻想有一天自己也能做一台独一无二的手机。现在手机的功能越来越多，系统也越来越复杂，单凭一个人的力量做一台完整功能的手机确实很难。

但是运用简单的电子知识，设计一款电路板，并且把它塞到之前的功能手机外壳里，也将会是一个非常有趣的制作。

为了寻找更多灵感，笔者斥资购买了一台原版Nokia 1110手机，号称全球销量最高的手机（超过2.5亿台），然后将其拆开，研究了其内部结构，如下图所示：

电路板应该是原厂生产的，外壳肯定是翻新的，只是电路板上那两个苹果的印记让我感到很迷惑

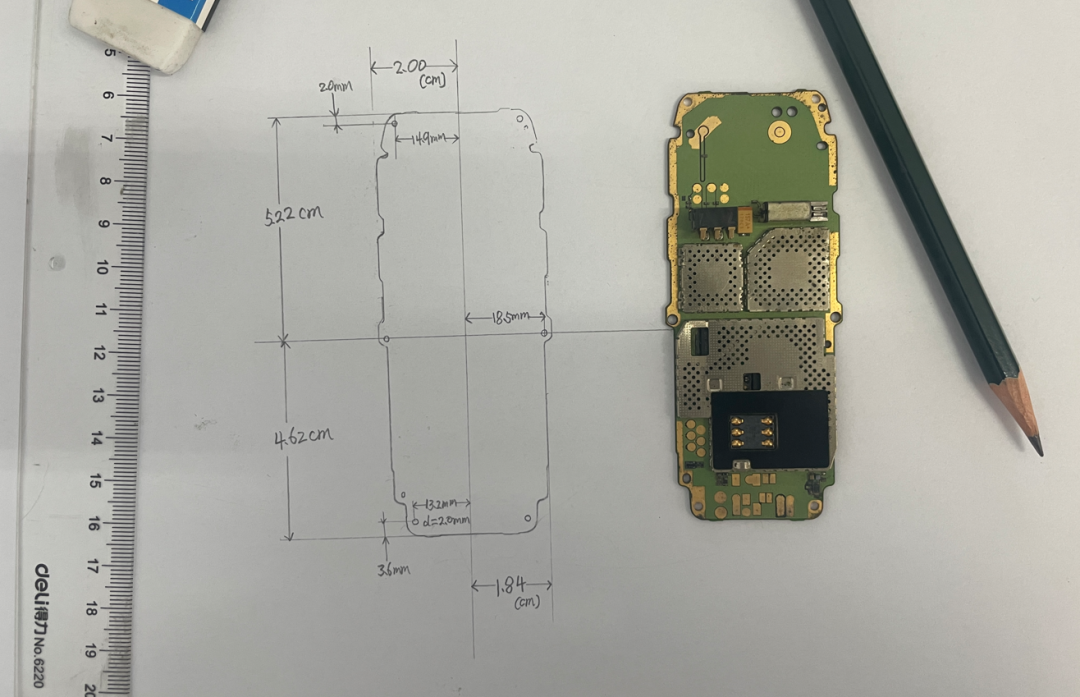

原版的手机里面只有一块电路板，仿制起来也很简单，直接用铅笔在纸上把PCB的轮廓画出来：

根据原版手机PCB的尺寸，重新设计了里面的电路，主控芯片采用ESP32，实现的彩屏显示，按键驱动，声音播放，SD读取，锂电池充电等功能。

可运行NES游戏模拟器，也可通过WiFi、蓝牙进行通信，完成之后的设备照片如下图。

为了适配手机壳的结构，PCB分成了两块，一块实现设备的主要功能，另一块实现尾插并垫高屏幕，打样好的PCB如下图所示。

主板采用的是4层板，1.2MM厚度，屏幕垫板采用的是双层板，1.6MM厚度。

复刻的手机与原版手机对比如下图：

元器件选择

核心元器件如下所示：

ESP32-WROOM-32
LCD 1.69寸 ST7789V 240*280
电池座子 BC-2-351
BL-5C 电池
锅仔片按键 4MM
8Ω 0.5W 扬声器 20MM
TF 卡座翻盖式
WS2812灯珠 5050
USB转串口芯片：CH340N
锂电池充电芯片：TP4055
3.3V稳压芯片：RT9013-33G
长按开关机芯片：EC190708

其他电容电阻二极管三极管可自己查看BOM！

关键电路介绍

长按开关机电路

该部分电路采用的集成芯片EC190708和带有使能引脚的LDO芯片RT9013-33G。EC190708芯片的Key引脚连接按关机按钮，关机常态下将Key引脚接地3S，OUT将输出高电平，使能LDO，使整个设备通电。开机状态下降KEY引脚接地3S，OUT引脚将输出低电平，关闭LDO，整个设备断电。EC190708的工作电流约6uA，关机状态下也会有一定的电能损耗，对于1000mAh的锂电池来说，该损耗可以忽略不计。
