开启人工智能应用的最佳解决方案——RZ/VAISDK

RZ/V2L评估板套件（EVK）是RZ/V2L评估的最佳开发板。

改评估板包含MIPI摄像头模块，您可以通过AI SDK快速构建开发环境立即开始评估RZ/V2L。

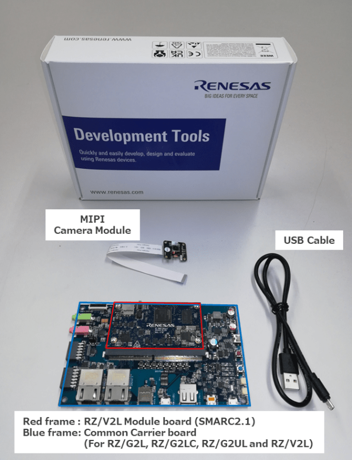

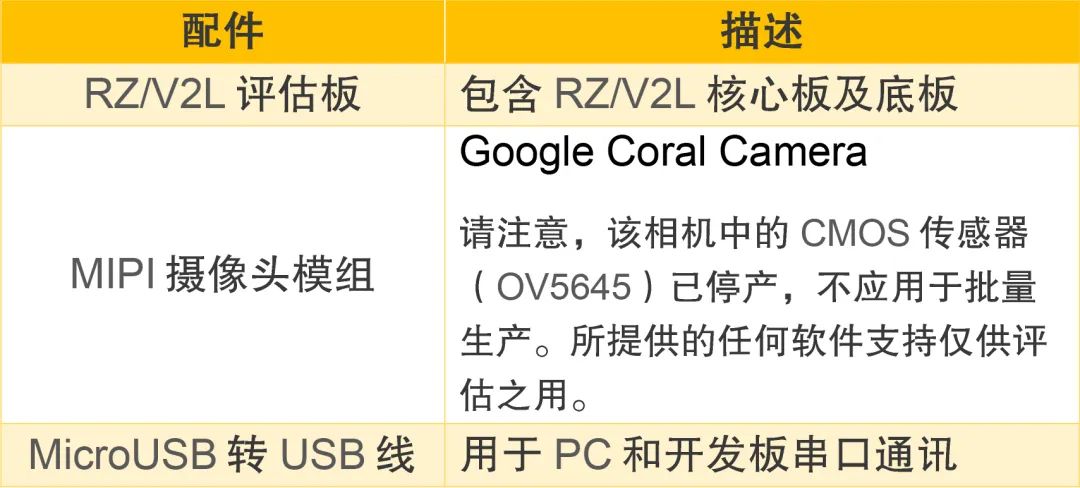

RZ/V2L评估板包含以下配件：

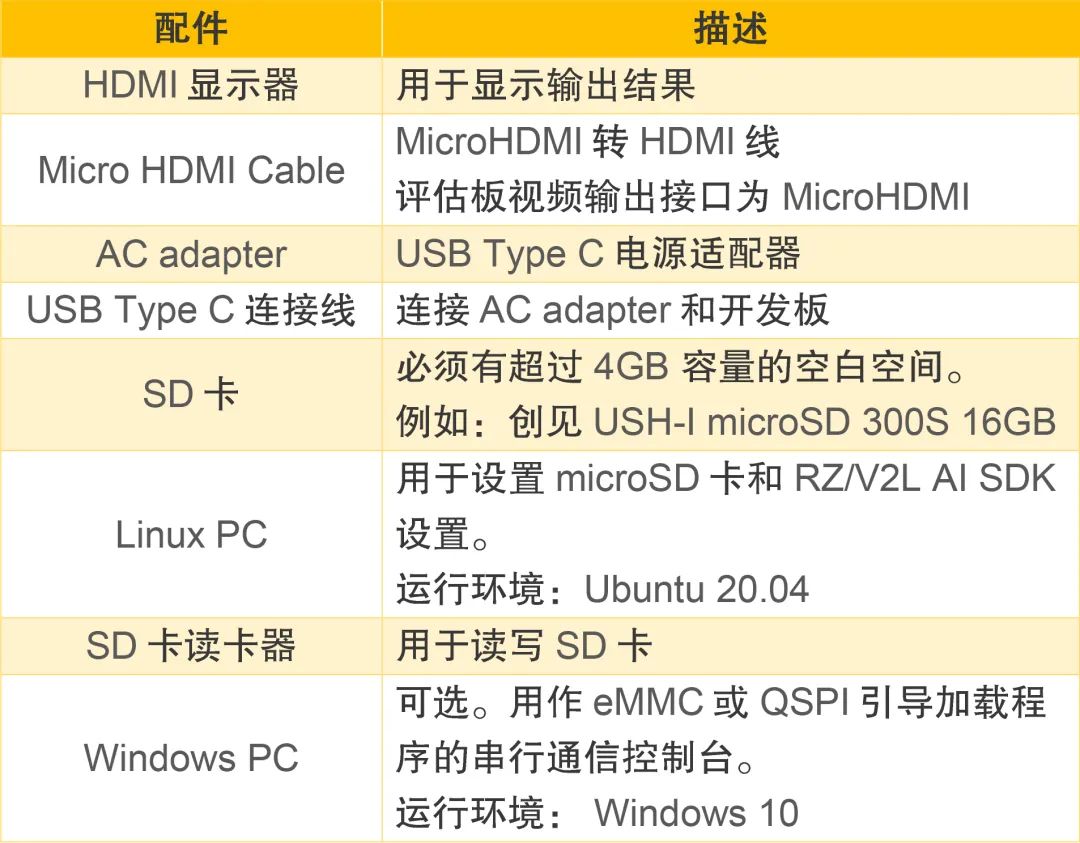

除RZ/V2L评估板套件外，请准备以下设备：

• Docker (https://docs.docker.com/)

• git

在Linux PC上创建工作目录

mkdir -p ai_sdk_work

将工作目录路径注册为环境变量

export WORK=/ai_sdk_work

切换到工作目录

cd ${WORK}

解压工作目录下的RZ/V2L AI SDK压缩文件

unzip/RTK0EF0160F*.zip -d ${WORK}

检查工作目录以确认软件包内容

ls ${WORK}/

如果上述命令打印出以下内容，说明软件包已正确提取：

ai_sdk_setup  board_setup  documents  references r11an0752ej*.pdf

在Linux电脑上，移动到工作目录

cd ${WORK}/ai_sdk_setup

编译docker镜像

docker build -t rzv2l_ai_sdk_image --build-arg SDK="/opt/poky/3.1.21" --build-arg PRODUCT="V2L" .

创建要挂载到Docker容器上的新目录

mkdir ${WORK}/ai_sdk_setup/data

docker run -it --name rzv2l_ai_sdk_container -v $(pwd)/data:/drp-ai_tvm/data rzv2l_ai_sdk_image

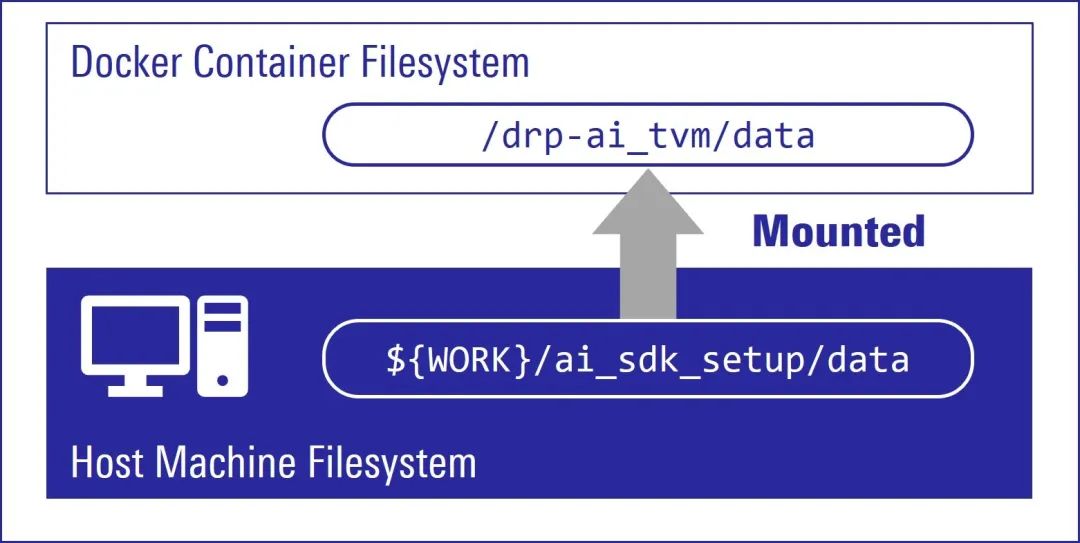

通过上述命令选项，本地 $(pwd)/data 会被挂载到Docker容器上的 /drp-ai_tvm/data。例如，你可以使用该目录将Docker容器上创建的文件复制到本地环境。

在Docker容器中运行以下命令，将开发板所需的 libtvm_runtime.so 文件复制到主机上

cp /drp-ai_tvm/obj/build_runtime/V2L/libtvm_runtime.so /drp-ai_tvm/data

退出Docker

exit

要再次启动Docker容器rzv2l_ai_sdk_container，请运行以下命令：

docker start -i rzv2l_ai_sdk_container

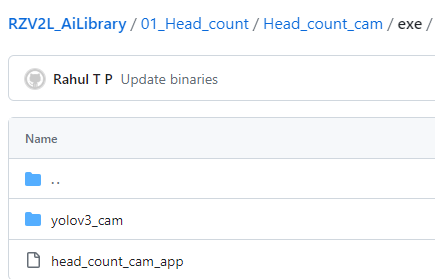

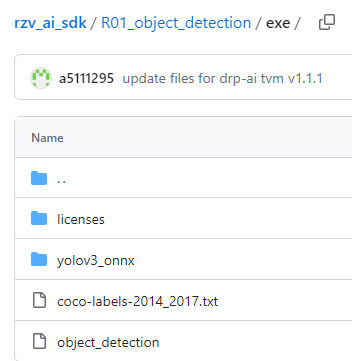

此处直接部署AI示例应用中预编译的可执行程序，在github各应用目录中的exe子目录中包含这个可执行程序。

本节介绍如何将AI应用程序部署到RZ/V2L评估板套件。

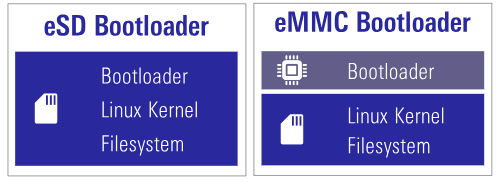

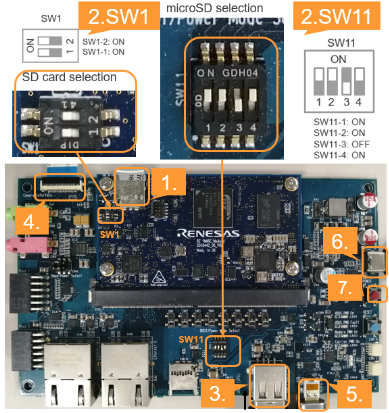

要启动电路板，需要引导加载程序和其他必要的Linux文件。

eMMC引导加载程序：电路板使用写入引导程序的eMMC启动。

其他必要文件（即Linux内核和根文件系统）存储在microSD卡上。您可以使用Linux PC格式化microSD卡，并使用SD卡读卡器扩展内核和根文件系统。

以下用eSD方式举例

eSD启动方式，microSD卡包含引导加载程序、Linux内核和根文件系统，用于启动电路板。

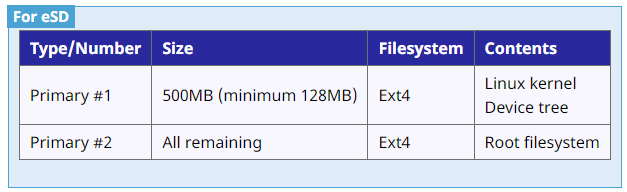

您可以使用Linux PC格式化microSD卡，并使用SD读卡器扩展内核和根文件系统。

首先，运行以下命令解压

cd ${WORK}/board_setupunzip eSD.zip

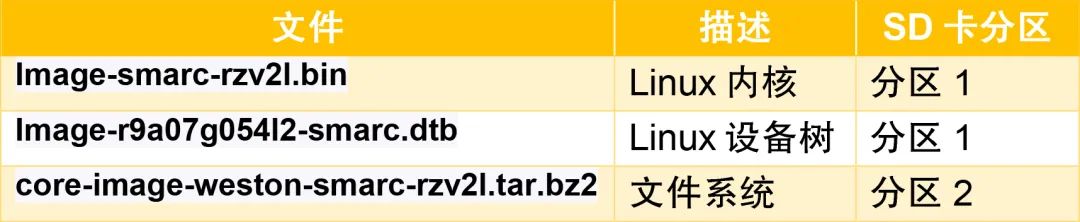

必须在microSD卡的每个分区中放置以下三个文件，它们位于 ${WORK}/board_setup/eSD 目录中。

启动开发板之前，必须将最新的启动加载程序写入microSD卡。

只要使用相同版本的AI SDK，该步骤只需进行一次。

• bl2_bp_esd-smarc-rzv2l_pmic.bin

• bl2_bp-smarc-rzv2l_pmic.srec

• fip-smarc-rzv2l_pmic.srec

运行以下命令将这些文件写入microSD卡，以便启动 eSD：

cd ${WORK}/board_setup/eSD/bootloadersudo dd if=bl2_bp_esd-smarc-rzv2l_pmic.bin of=/dev/sdb seek=1 count=1sudo dd if=bl2-smarc-rzv2l_pmic.bin of=/dev/sdb seek=8sudo dd if=fip-smarc-rzv2l_pmic.bin of=/dev/sdb seek=128sync

sudo mount /dev/sdb2 /mnt/sd

sudo mkdir /mnt/sd/home/root/tvm

例如：

或者：

sudo cp $WORK/ai_sdk_setup/data///mnt/sd/home/root/tvm

sync

sudo umount /mnt/sd

sudo eject /dev/sdb

GitHub上的应用程序文档包含运行应用程序的说明。

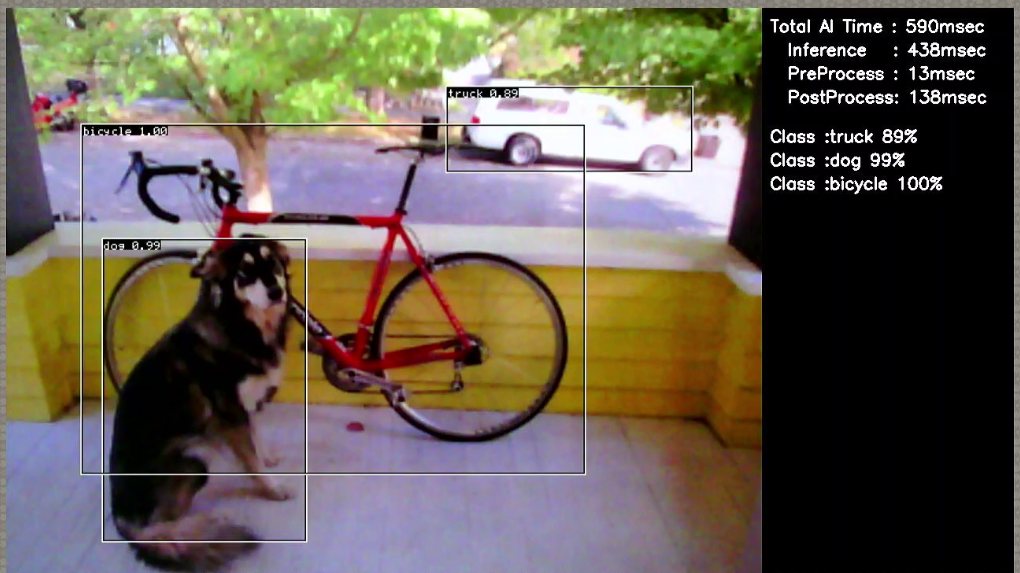

举例说明：对于对象检测应用程序，请按照此处的说明运行应用程序。如果成功运行应用程序，您将在HDMI屏幕上看到以下窗口：
