没有电压放大能力的放大电路

面包板社区 2023-04-29 20:01
汽车照明系统的“智慧大脑”，竟然是它？》 热管理技术新标杆：ST维也纳PFC与FOC控制方案深度解析



































三极管在放大电路有三种基本的接法

也叫做三种基本的组态
分别是共射组态、共集组态、共基组态
首先我们先来了解一下
到底怎么区分三极管放大电路属于哪种组态？
说得容易理解一点
就是看输入输出信号是从哪个电极流入和流出的
看起来不进不出的那个的电极就是公共的了
（先说明，只是为了方便理解，
并不是真没有信号流过的哦！）
下面请看几个电路图

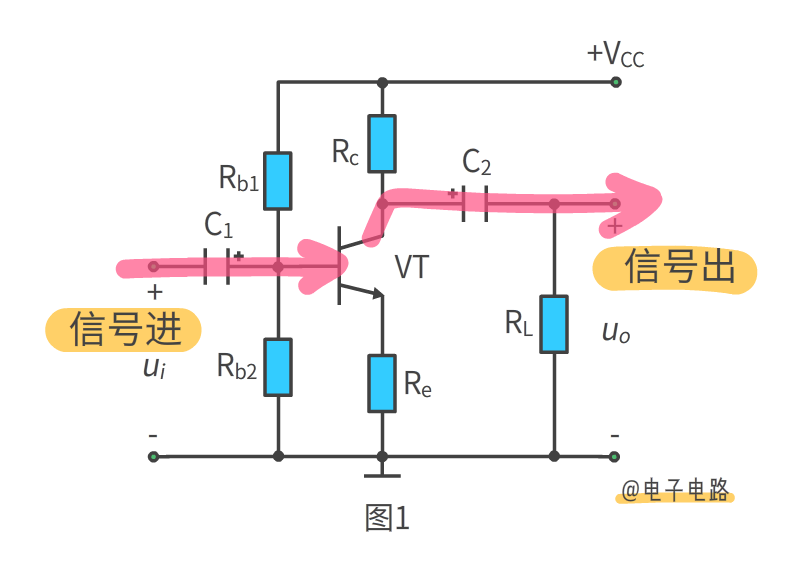

在图1，输入信号从三极管基极流入
输出信号从集电极流出
发射极看起来是不进不出的
所以是图1是共射组态

下面我们来看图2

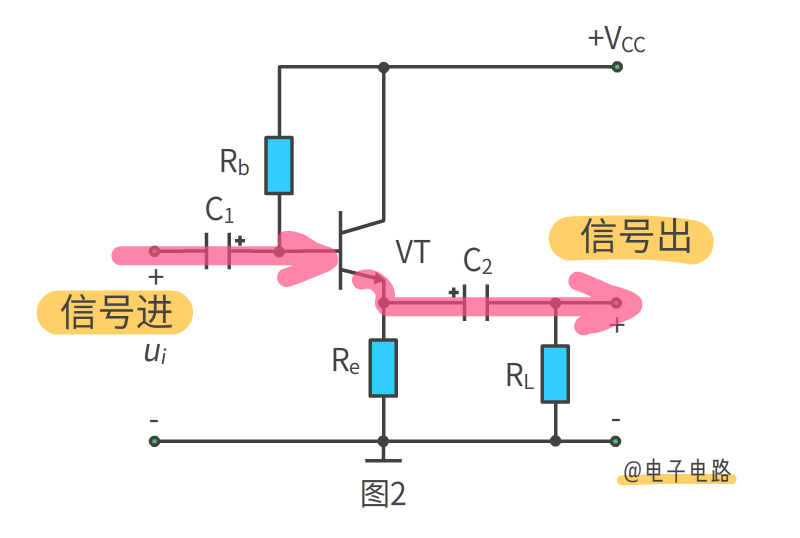

在图2中，输入信号从三极管的基极流入
输出信号从发射极流出
集电极看起来是不进不出的
所以图2是共集组态

下面我们来看图3

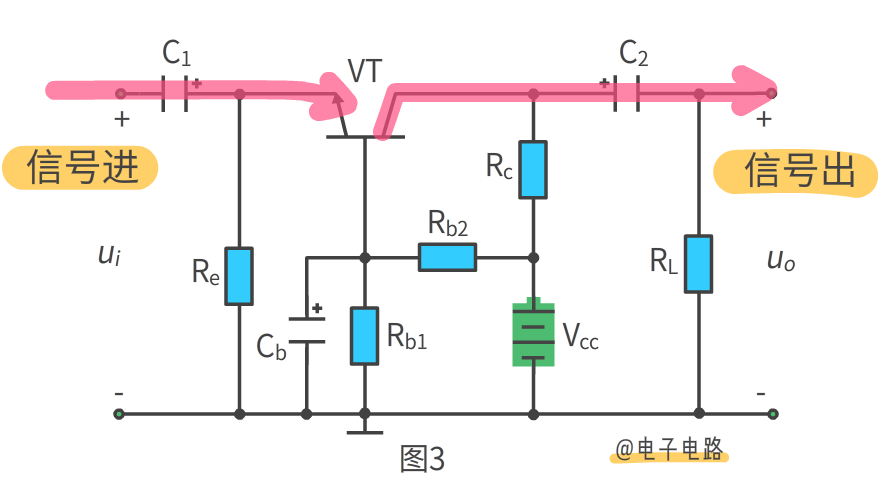

在图3中，输入信号从三极管的发射极流入
输出信号从集电极流出
基极看起来是不进不出的
所以图3是共基组态

本期我们来看看
三极管共集组态放大电路的相关特点

对三极管放大电路的分析

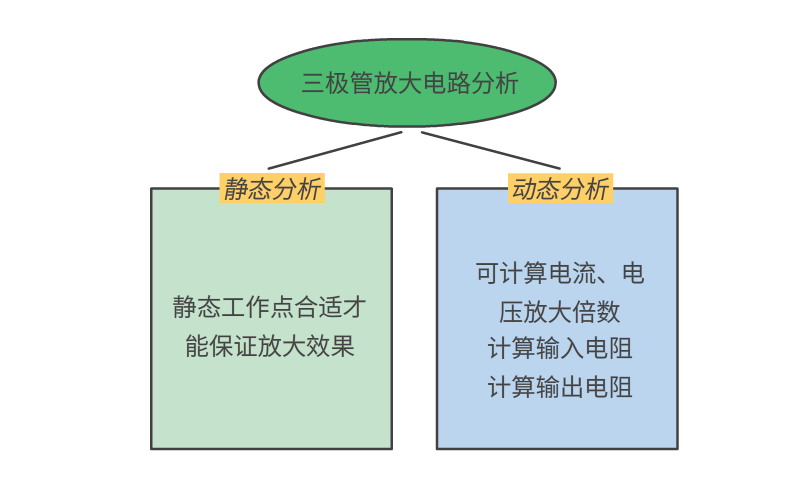

主要是进行静态分析和动态分析


进行静态分析可以看出静态工作点是否合适
是否能保证放大效果
静态工作点的相关计算
这里就不计算了
我们把重点放在动态分析方面
想要进行动态分析
就要先画出电路交流通路
画交流通路要把电容、电源短路

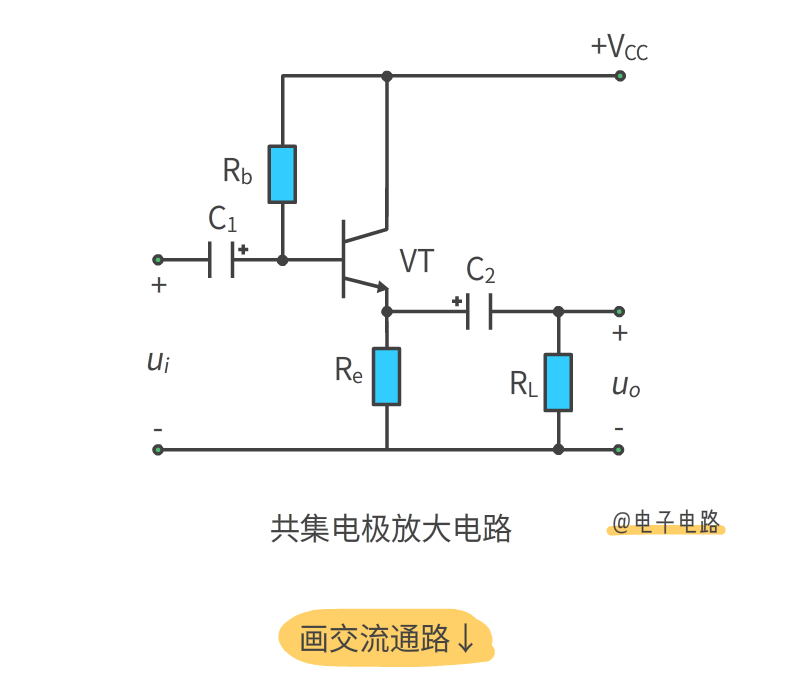

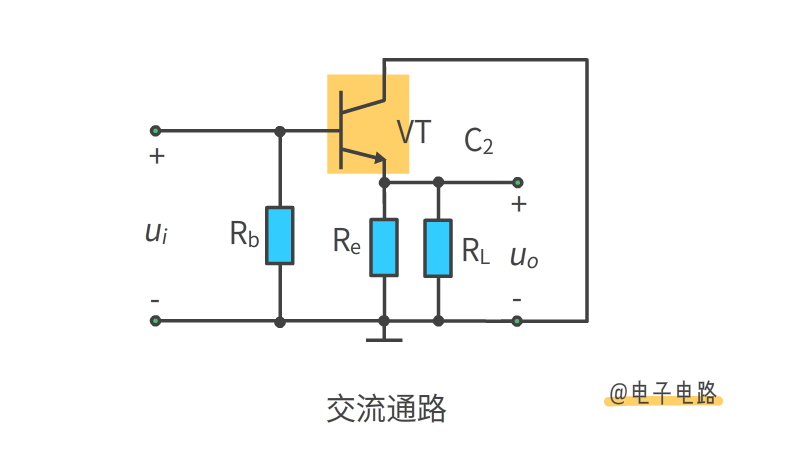

画出后的交流通路如下图所示


交流通路画好之后
就运用微变等效电路法对电路进行分析

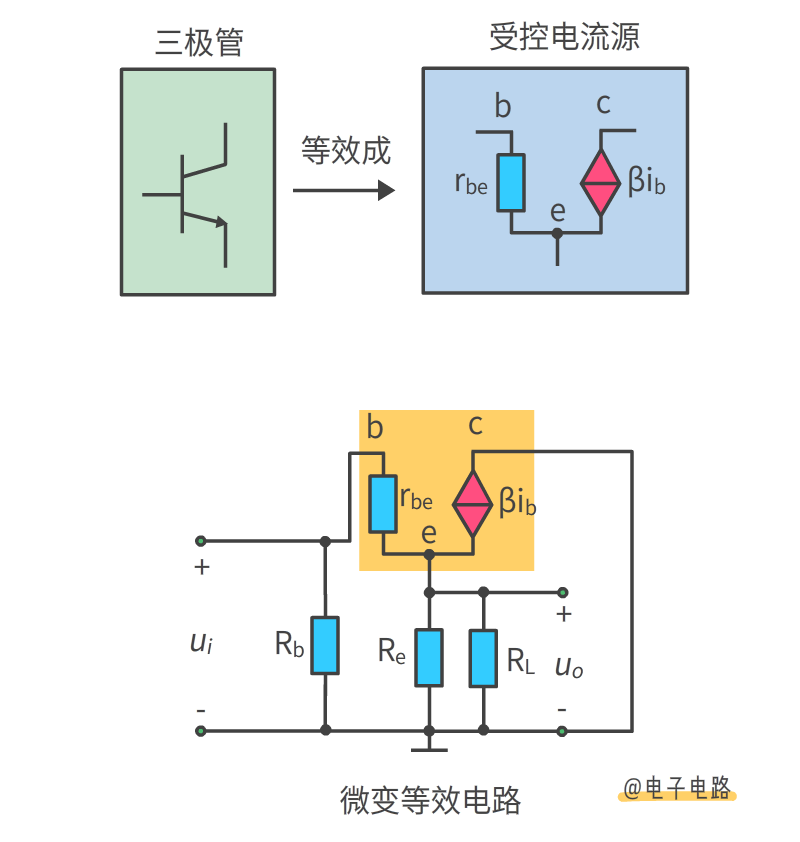

就是把三极管等效成如下图受控电流源的模型


额，看起来不太美观
那就把电路捋一捋

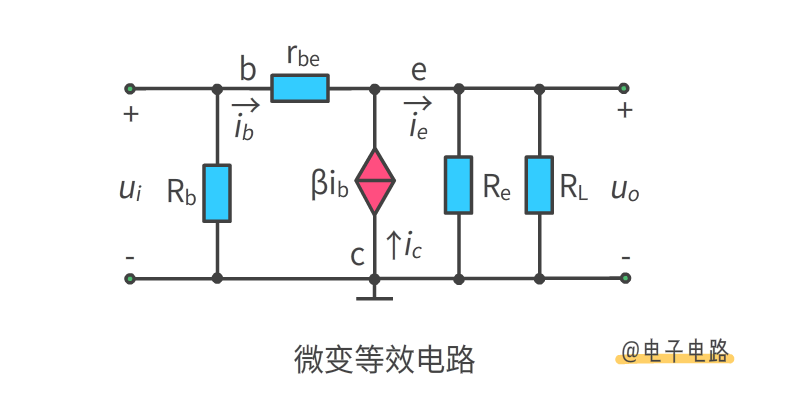

就整理成了下图的模样

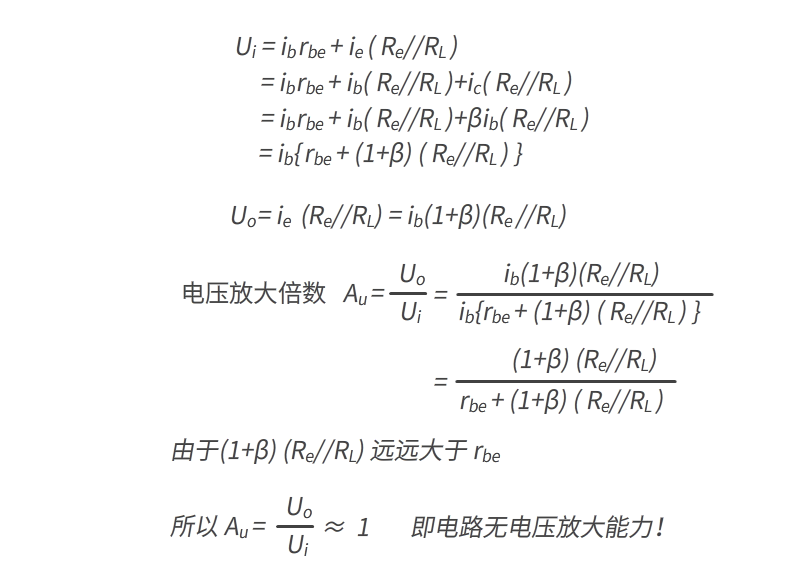

我们计算一下电压放大倍数

经过一阵猛如虎的计算
可以发现
共集放大电路是没有电压放大能力的
但是有电流放大能力
由于相关计算过多
这里就不给大家一一演算了
想详细分析的朋友可以查阅相关资料

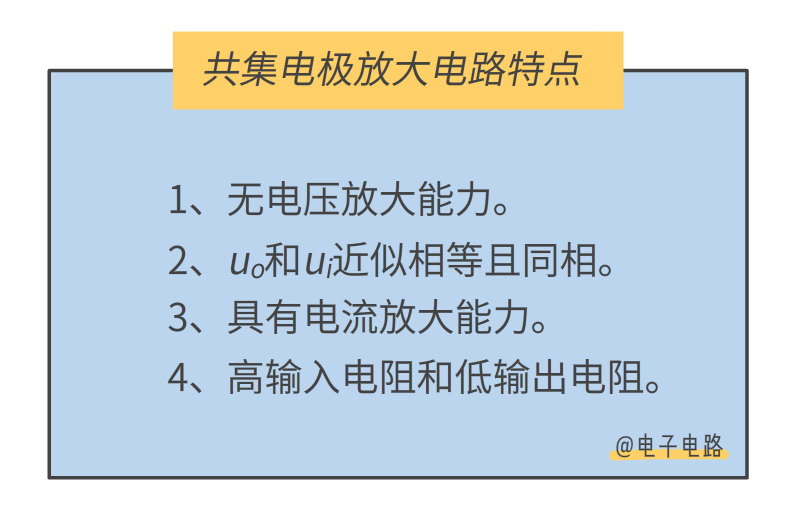

下面直接给大家总结一下几个结论
共集电极放大电路输出信号是从发射极输出的
所以共集电极放大电路也叫射极跟随器
或者电压跟随器
射极跟随器输入电阻高
传递信号源信号效率高
能将交流电流放大
输出电阻低，带负载能力强
输出电压与输入电压相位相同，具有跟随特性
因而在实际应用中，广泛用作输出级或中间隔离级
