QE的Standalone独立安装版本，可以配合其他IDE工具进行触摸按键的调试，比如IAR、Keil以及CS+等，本文以CS+环境为例进行演示，该演示使用了瑞萨官方的RX130触摸开发套件和E1仿真器，并需要使用一路UART接口用于触摸调试，操作步骤如下：
一、使用CS+和SC进行触摸工程配置
01
新建CS+工程并启动Smart Configurator添加必要的组件
02
使用Smart Configurator配置时钟、工作电压等
03
使用Smart Configurator添加QE和SCI组件，添加完成后组件列表如4所示
04
按照硬件电路配置相关组件，包括触摸通道和UART通道和PIN脚等
1）本演示使用了TS0和TS1两个触摸通道，配置如下
2）本演示使用了UART6作为调试串口，配置如下
3）使能UART6用于触摸参数调试和触摸参数监控功能
4）把UART6根据实际硬件映射到对应的PIN脚
05
完成后即可生成代码，在CS+工程中根据硬件情况配置时钟和供电选项，开始第一次编译工程
二、使用Standalone版本的QE新建触摸工程，配置触摸按键
01
下载独立的QE软件，瑞萨官方网站下载链接如下：
QE for Capacitive Touch
https://www.renesas.cn/cn/zh/document/sws/qe-capacitive-touch-v320-development-assistance-tool-capacitive-touch-sensor?r=1170071
注意：需要安装到“C:\Renesas”目录，否则会后续会出现错误
02
QE安装完成后打开，启动画面如下
03
选择CS+工程的目录，选择对应型号的MCU
04
新建触摸工程，设置2个自感触摸按键
三、使用CS+和QE进行触摸功能调试
01
在CS+工程中的src目录下新建“qe_gen”目录
02
按照如下步骤把QE的配置文件导入到上步新建的目录中，并根据6和7的提示在CS+中做对应的修改
03
参考上步的系统提示，在CS+工程中做对应的修改，并在main函数中增加如下2行代码（如8所示），其中3, 5, 8需要手动添加代码或者目录，6可以直接把目录拖拽入CS+目录中：
externvoidqe_touch_main(void);
qe_touch_main();
04
启动CS+的debug模式，并开始在QE上做第一次触摸的Tuning，完成后将参数导出到之前的qe_gen目录中，并重新编译CS+工程
05
再次开启CS+的debug模式，选择触摸开发套件在PC设备管理器上映射出来的COM口，波特率配置为115200
06
QE选择对应COM口，并点击“Connect”
07
连接成功后可以看到提示
08

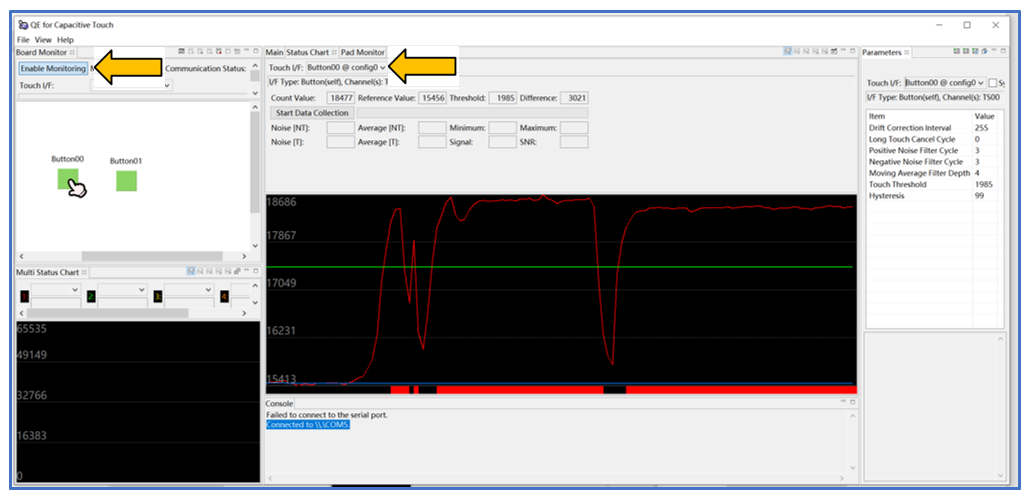

点击“Enable Monitoring”，打开监控窗口，选择触摸通道，即可开始调试触摸参数
09
以修改阈值为例，先在下图1处修改想要设置的值，点击2处图标即可把新设定的值写入，然后在3和4处可以看到更新后的值以及写入成功的提示
以上就是使用QE调试触摸按键的介绍，QE是一个简单易用的辅助工具，简化了触摸按键的调试过程，并可以实时监控多种参数，让整个开发过程变得轻松而高效，还有更多神秘技能等待你来解锁，快来亲自动手尝试吧！
参考资料
1. 点击查看相关往期文章：
RX130 CTSU配置详细说明
2. Using QE and FIT to Develop Capacitive Touch Applications Rev.2.00
https://www.renesas.com/us/en/document/apn/rx-family-using-qe-and-fit-develop-capacitive-touch-applications
3. QE for Capacitive Touch V3.2.0 Release Note
https://www.renesas.cn/cn/zh/document/rln/qe-capacitive-touch-v320-release-note
4. RX130 Capacitive Touch Evaluation System Sample Code Rev.2.00
https://www.renesas.cn/cn/zh/document/apn/rx130-capacitive-touch-evaluation-system-sample-code-rev200
5. RL78 Family Using the standalone version of QE to Develop Capacitive Touch Applications Rev.1.00
https://www.renesas.com/us/en/document/apn/rl78-family-using-standalone-version-qe-develop-capacitive-touch-applications-rev100
