拆解麻将机内部，究竟是怎样洗牌叠牌

一点电子 2023-01-14 07:44
玄铁处理器集智能、安全、端云一体芯片架构 STM32玩转机械手：边缘AI开发的实战课！
点击👆一点电子👇关注我，右上角“...”设为 ★星标★，技术干货第一时间送达！

打麻将的应该都知道电动麻将机有自动洗牌，这个应该不用解释吧,就是把那些麻将推到机器里头搅拌一下，出来为什么它会自动翻过背是吧,那是因为麻将是特制的,你拿普通麻将放进去就没有这种功能了。
一台麻将机故障现象为停机罢工，显示故障代码3

故障代码

断电重启也无效，应该是内部故障

拆机先扒掉边框

掀开面板，里面就这样，抬起一面，向另一面掀

铰链

面板为复合结构起减震吸音

内部的贴纸铭牌

双位拨码开关

拨码开关设置玩法代码表
各地玩法不一样的，比如调成四川麻将，就是去掉了字牌，牌少了，就得调这个编码开关，要不然检测少了，上不了牌玩不了。

电子元件盒

拆掉壳子就是这样一个检测小板


推牌检测用的红外反射对管


可以直接取下的每侧麻将升降板


结构


载板的机械部分传动机构


每侧有两个电机



全部载板拆掉后的机器


骰子板直接取下后的牌仓


试机还是报错


观察研究根据洗牌工作情况，仓里主要部件如下


翻牌和拾取都是靠磁性


检查发现右侧这个叠牌顶杆位置和其他三方不一样


其它是平的


阻挡感应器，叠牌感应器是好的


继续检查发现洗牌时这个电机拾取头不转


其它都在转动


拔掉电机插头

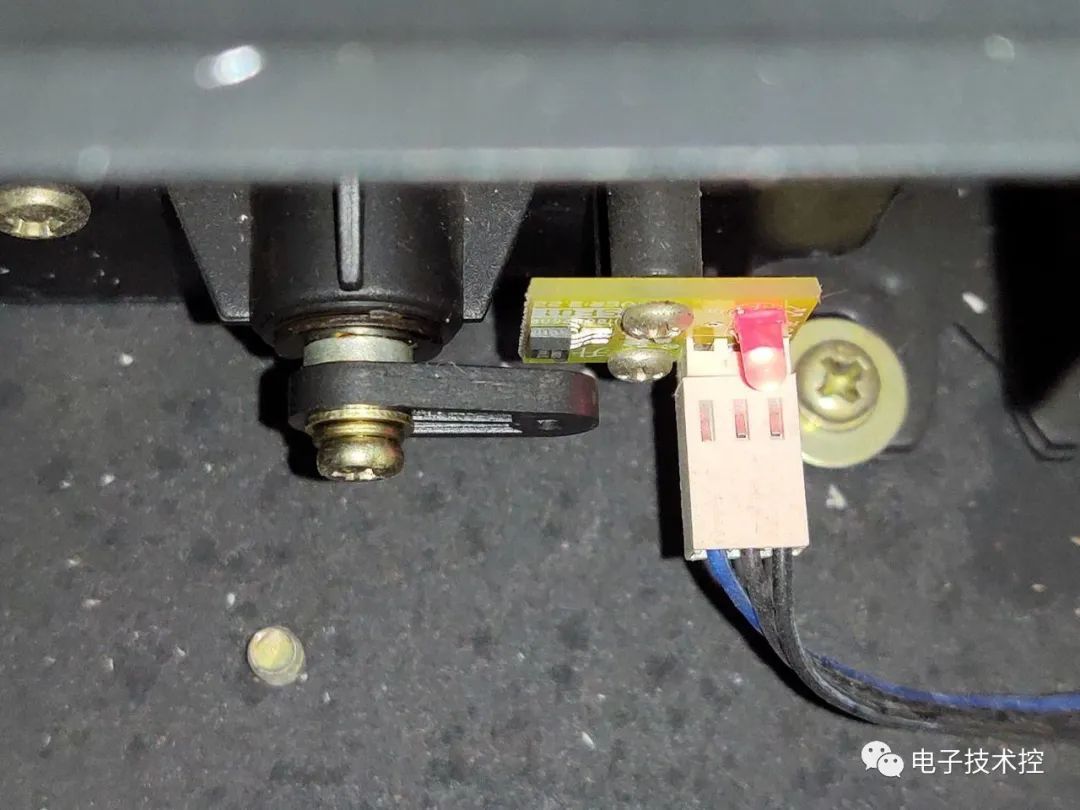

又发现这个旋转传感器的磁铁冒出来了


其他三个的状态


磁铁都没凸出


把凸出的磁铁顶回去，再用502胶粘住

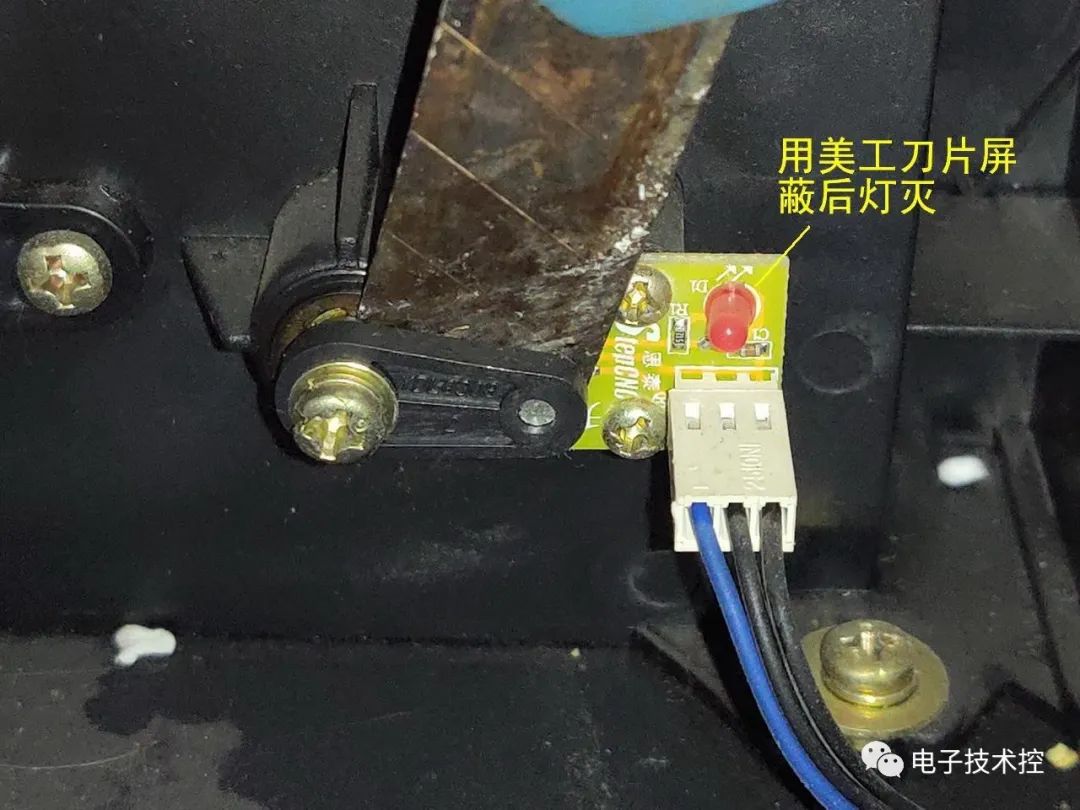

美工刀屏蔽磁场，检测灯灭，


动图，传感器转动状态


洗牌叠牌上牌过程
先看洗牌翻面，麻将机麻将牌都是内置磁体的，靠同性相斥原理，牌面会自动翻到正面。
动图演示翻牌过程


然后拨片可以调整牌被拾取前的方向


牌的拾取过程，如果牌在洗牌池是面朝下的话，经过上牌轮后，只有等翻牌阻尼片将牌推翻过来后，再次经过上牌轮时被吸上输送带架上。


动图更直观


洗牌过程


拾取的牌被传送带送到末端，再叠牌


叠好的牌被推杆推入队列


排好队的牌先暂存，需要上牌时被后边的推杆推到下沉的载板上，


这些动作四面同时进行

这麻将机的故障，主要问题是一方皮带不转 点牌传感器长时间未检测到有牌过来 超时报警，但显示-3 与磁铁出来是没联系，有可能，也许是电机线松了导致拾取头不转，偶刚好拔掉又插上，就接触好了。
不管什么引起现在能正常工作就可以了，这玩意也可以说是家用比较复杂的机电一体化用具了。

麻将机使用几年后重点故障，光电处的灰尘，洗牌池附件，池底的毛毡布，翻牌阻尼挡片，搅牌拨轮都磨损了，翻牌不顺，洗牌超时，导致拢不上牌故障，皮带磨损，机器不搬动没事，搬动了就莫名其妙的故障，都是线路接触不良引起。
机器其实挺简单，转盘，磁吸洗牌轨道，计数器，升降机构，打色子的电机，主板，没有什么科技，卖麻将机的人就是靠修麻将机来赚钱，修理可以达到300%以上的利润。
