[技术浅谈TechTalk]TVS在汽车抛负载应用选型设计




技术浅谈

Techtalk



作者:Littelfuse客户经理Rambo Liu

6


TVS作为浪涌抑制器,其应用涉及到通信与电源回路的方方面面,因为太过普遍,很多应用都是参考或延用过往设计,只知其保护效果而不知其根源,本章通过对于抛负载TVS选型计算展开分析,为新项目设计提供思路,该计算方式同样适用于工业TVS选型应用。

TVS二极管,既瞬态抑制二极管,又叫雪崩击穿二极管,其工作原理与核心参数在上一章TVS简介中已经充分展开说明,有需要可以另行阅读。


TVS的选型开始之前首先要了解一些条件:

1. 回路最高工作电压Vop

2. 后级电路所能承受的最大电压尖峰Vpk

3. 该电路的工作频率,直流工作可以直接无视该参数。

4. 工作电压下电路允许的最大漏电流。

5. 所需TVS功率与脉冲时间,如果不知道该参数,可通过后面的计算设计来选型。


初步的TVS选型步骤:











  1. 选择TVS工作电压VrVr要大于Vop_max,通常选择1.1~1.2倍。对于漏电流没有要求的话,Vr可以等于Vop_max,甚至可以略低于,前提是漏电流不会太大而烧毁TVS。另外工作电压也没有上限要求,只要钳位电压能保证后级不被打坏即可。

  2. 后级电路的耐受电压尖峰是限定TVS工作电压的关键,要求在TVS动作时钳位电压要低于耐受电压尖峰。

  3. 对于信号端口高频应用,TVS寄生电容可能会对信号产生衰变,普通600W TVS结电容会达到几十pF到几千pF不等,因此设计时要充分考虑到。

  4. 漏电流会对信号产生衰减,因此在设计时也要考虑到。

  5. TVS的功率与时间是成反比的,具体计算选型见下方。

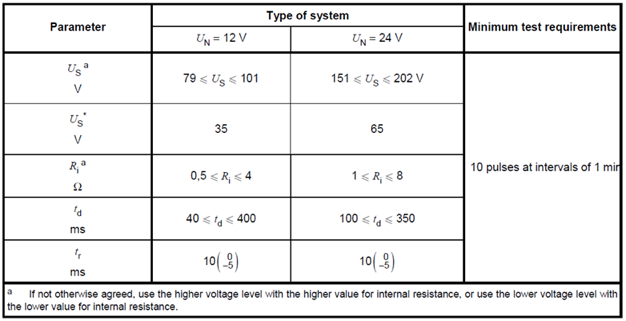

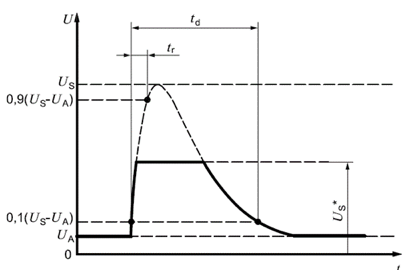

相比较而言,抛负载实验是汽车浪涌冲击中条件比较严苛的,根据ISO16750-2 (2010) 5A/5B标准定义,其测试条件与波形如下,从测试条件可以看出抛负载实验极限工况是内阻Ri设定到最小,脉冲宽度调到最宽,其中350~400ms的持续时间远远大于TVS规格里面10/1000us波形,因此计算与实测验证相结合的方式来选定真正合适的解决方案。


表中Un表示正常回路的工作电压与波形图中的Ua是一样的;Us表示5A浪涌冲击峰值电压;Us*5B平台电压,也是5A对应的保护钳位电压;Ri5A测试对应的系统内阻,在浪涌冲击中具有限流作用,td浪涌波形持续时间;tr为浪涌电压从10%90%的爬升时间。



5B波形实际是5A波形钳位后的平台波形,因此5B设计要简单很多,TVS工作电压高于Us*平台电压即可,目的是使5B波形 TVS落后于前端5A波形 TVS动作,从而保证5B TVS免受5A波形冲击损坏,说白了就是5B波形TVS重点是保护5A以外的小浪涌冲击。

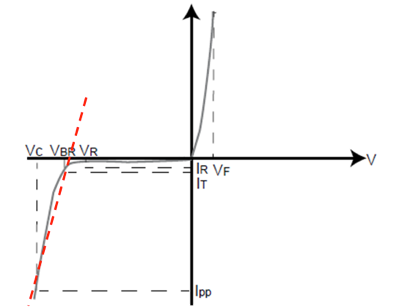

TVS二极管反向动态特性可以用动态等效电阻Rc公式来体现,等效电阻斜率如图中红线所示。

Vc=Vbr+Ic*Rc




5A测试等效电路图如下,在钳位保护动作时,测试内阻RiTVS动态阻抗Rc用来共同限制回路当中的电流峰值,其中峰值电压为浪涌电压Vs叠加工作峰值电压Va,因此:





为了对于TVS选型正确与否展开分析,这里需要先确定一些测试所需要的参数。假定在12V车载系统:

  • 工作峰值电压Ua13.5V

  • 5A波形浪涌峰值电压Us85V

  • 测试系统内阻Ri1Ω

  • 脉冲宽度td400ms


选定Littelfuse SLD8S24A作为此5A波形保护,已知参数如下:

  • 10/1000us对应Ipp180A

  • 钳位电压Vc38.9V

  • 击穿电压Vbrmin26.7VVbrmax29.5V


通过TVS等效阻抗关系式可以算出等效电阻Rt,其中Vbr选最小值26.7V

400ms浪涌冲击下,等效峰值电流Ipp_act为:

通过此时浪涌波形下的尖峰电流,反推回TVS的钳位电压Vc_act:

此时TVS承受的浪涌功率为Ppp_act:

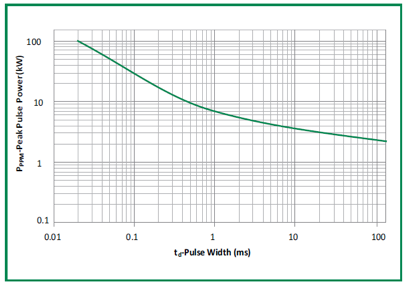

查看SL8S功率曲线可以看出,t1 100ms对应功率约为P1 2300W,而t2 200ms约为P2 2200W,此时对应的功率斜率系数k

通过斜率系数可以算出400ms所对应的浪涌功率P3


从计算结果可以看出TVS需要钳位的浪涌功率非常接近并略微超过其耐受功率,但是从功率曲线也可以看出,随着时间增加,其斜率一直在变缓,因此实际TVS400ms时耐受功率可以超过2000W,这种耐受功率与浪涌功率临界的状态需要通过实测去验证,这里要强调两点,第一,通常TVS设计都会留有裕量,这种临界状态是有很大概率可以通过浪涌冲击;第二,从设计裕量考虑,可以选择更大功率产品或者采用212V产品串联方式来解决。



这里把Vbr选定最大值29.5V重新代入计算,可以算出Ppp_act2159W,因此Vbr选定最大值得出来的结果也即最恶劣的工况。

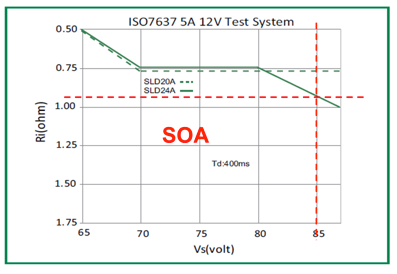

SLD8S系列作为抛负载专用TVS,规格书同时给出了SOA曲线作为设计参考,从图中可以看出在Vs 85Vtd 400ms,系统的测试电阻Ri大于0.9Ω都处于安全工作区,因此可以极大简化设计步骤,同时也侧面验证了在临界状态下,实测结果更能体现TVS的本身抗浪涌能力以及其设计裕量。



相比于抛负载专用TVS,常规TVS并没有给出SOA曲线,细心的小伙伴可以发现前面浪涌尖峰电压是工作电压Va与浪涌电压Vs的叠加,这是抛负载里面常用的尖峰电压公式,实际普通应用场景浪涌电压无需叠加,给出监测到的浪涌电压Vs即可,通过Vs=Vbr+Ipp*(Ri+Rt)公式直接算出浪涌电流,其余步骤与前面一样,如果算出来的Ppp_act小于所选定的TVS功率,那就表示选型合适,鉴于实际工况浪涌尖峰可能会比预估的要高,条件允许的条件下,留有充足的裕量有助于提高产品整体的可靠性。




力特奥维斯Littelfuse 力特于1927年于美国伊利诺伊州芝加哥正式成立。如今,力特已经在行业中建立了广泛和全面的电路保护产品系列和产品线,是世界领先的电路元器件供应商及电路保护品牌。
