一、前言：供电升级 几乎没有短板的B660重炮手WIFI D4主板
现在的玩家越来越倾向于理性消费，买电脑也是如此。虽然i9-12900K搭配Z690主板通过超频可以获得超越极限的性能，不过超频CPU需要一定的技术基础，而且当今处理器默频下的性能就已足够强了，在没有超频需求的时候，廉价的B660主板其实是更为划算的选择。
近日，我们收到了华硕送测的TUF GAMING B660M-PLUS WIFID4重炮手主板，我们来看看这款主板能不能续写前辈所创造的性价比神话。
重炮手主板在做工方面从不吝啬，TUF GAMING B660M-PLUS WIFI D4一共有13相供电（10+1+2），其中核心是5+5并联供电，每相配备一个50A的SIC654 DrMOS、一个粉末化超合金电感。相比B560重炮手的8+1+1相供电设计，升级力度不小。
这样的供电规模不要说是i5-12600K，就算是搭配i9-12900K也轻而易举。综合考虑价格因素，真的很有重炮手特色。
网络部分整合了2.5Gbps的Realtek 8125B有线网卡和一个Intel Wi-Fi6 AX201无线网卡。
在扩展性方面，主板上的第一条PCIe x16插槽可以支持全速PCIe 5.0，靠近CPU的那个M.2 2280接口则支持PCIe 4.0。
还有活动式M.2散热片，可灵活调整位置，更好的对SSD设备进行降温，以及M.2便捷卡扣设计，无需固定螺丝和工具即可轻松装卸。
可以说，TUF GAMING B660M-PLUS WIFI D4重炮手几乎不存在短板。
华硕TUF GAMING B660M-PLUS WIFI D4重炮手主板参数如下：
二、图赏：10+1+2相供电 + 50A DrMOS
TUF GAMING B660M-PLUS WIFI D4重炮手主板为M-ATX板型，大小24.4*24.4cm，主板供电部分覆盖有专用的散热片。
主板的背面。
铝挤VRM散热片，相比常规散热片拥有更大的散热面积和更高散热效率。
4条DIMM插槽，最高支持单条128GB容量的DDR4内存，频率能够支持5333MHz。
具体来说就是5333MHz Gear2，Gear1模式下能支持到3800MHz。
主板一共有2个全尺寸的PCIe x16插槽，上面一个是CPU直出，支持规格是PCIe 5.0x16；下面的一个是由B660芯片组提供，只支持PCIe 3.0x4。
此外还有1个PCIe 3.0x1插槽以及2个支持PCIe 4.0 x4的M.2 2280接口。

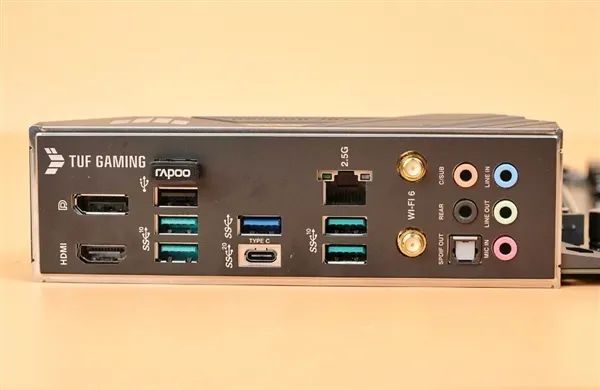

背部I/O接口，1xDP、1xHDMI、2xUSB 2.0、4xUSB 3.2 Gen 2、1xUSB 3.2 Gen 2x2 20GbpsType-C、2.5Gbps网口、2xWi-Fi天线口、5*3.5mm、1x光纤音频口。
拆掉了散热片。
10+1+2相供电电路设计，核心+核显都采用了支持50A电流的SIC654 DR.Mos，主控用的是ASP2100 PWM芯片。
ASP2100 PWM芯片,ROG B660吹雪和ROG Z690吹雪主板都用的同款主控。

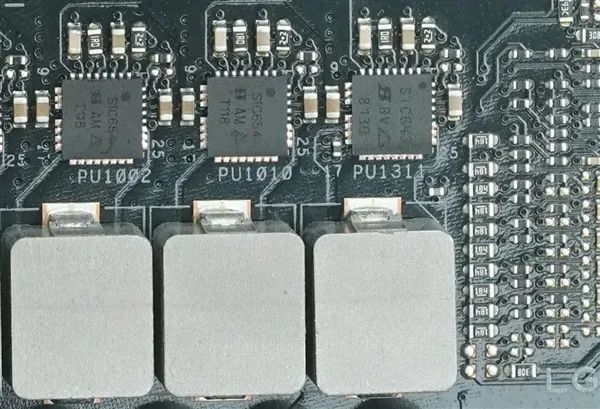

SIC654 Dr.MOS，最大导通电流50A。
三、BIOS介绍：功能全面 APE3.0是亮点
EZmode模式下的主界面。可以看到CPU、内存的频率以及电压以及风扇转速等信息。
在EZmode界面右下角点击“Advanced Mode”，即可进入高级模式，可以看到BIOS版本、CPU以及内存等信息。
超频界面，内存支持Gear 1和Gear 2模式，实测芝奇皇家戟F4-4000C15D 8GBx2内存可以在Gear 1模式下稳定运行在3600MHz和3800MHz这2个频率下。
此外，TUF GAMING B660M-PLUS WIFI D4重炮手主板还支持APE3.0技术（ASUS Performance Enhancement 3.0），可以轻松解锁i9-12900K的功耗，释放最高性能。
可调节的电压选项也很丰富，可以通过设置Offset电压来降低处理器运行电压和功耗。
功耗墙设置界面。
进入“DIGI+VRM”来设置防掉压，在“CPU负载线校正”这里从Level 1到Level 7一共有7个防掉压等级可以选择，Level 1高负载电压最低。
点击上方的“高级”，可以对CPU、主板、存储系统等进行设置。
可以关闭超线程、设置核心数。
CPU直出的PCIe x16接口支持PCIe 5.0，第一个M.2接口支持PCIe 4.0。
启动设置界面。
在这里可以升级BIOS。
四、性能测试：搭配i5-12600KF烤机功耗112W 内存可到3800MHz Gear 1
测试平台如下：
1、默频烤机测试
处理器是i5-12600KF，使用AIDA64 FPU进行烤机，烤机时P和全核频率4.5G，功耗是112W，温度64度。
另外工具软件显示的电压是1.21V，其实每个主板由于电压测量点的不同，显示的电压未必精确，但是功耗一般都是准确的。
就功耗而言，TUF GAMING B660M-PLUS WIFI D4重炮手主板的表现与顶级的ROG Z690 HERO差别不大。这也许是因为i5-12600KF对于主板的要求不高的原因。
2、降压测试
虽然在默认设置下i5-12600KF的烤机功耗并不高，但我们还是尝试一下它能在B660重炮手WIFI D4主板上能将功耗温度降到什么程度。
实测开启防掉压Level 1和Offset -0.06V的电压偏移之后，i5-12600KF的烤机电压降到了1.1V，此时烤机功耗仅有96W，比默认的时候低了16W，温度更是只有54度。
3、内存测试
我们尝试着在4000MHz频率下开启Gear 1内存模式，不过多次调整内存电压以及时序都无法正常启动，最终在3800MHz频率下正常开启了Gear 1。
在3800MHz 15-16-16-38时序，测得的内存读取、写入、复制带宽分别为59735MB/s、56198MB/s、56825MB/s，延迟为55.3ns。
五、总结：B660主板的典范
本次小结如下：
1、12代i5对主板供电并没有过高的要求
在将制程工艺提升到10nm之后，12代酷睿处理器的功耗大大降低。此前i5-11600K在默认设置下烤机功耗接近200W，而i5-12600KF增加了4个E核，烤机功耗也仅仅只有112W。
这个功耗对于主板供电的需求极低，因此即便是最顶级的主板，在搭载12代i5处理器时，其表现也并不会比B660M-PLUS WIFI D4重炮手强多少。
因此如果没有极限超频需求，B660主板是12代i5处理器的最佳搭档，就算是i7-12700和i9-12900F这样的处理器，做工稍好的B660主板也能轻松驾驭。
2、12代酷睿处理器在不同的主板上显示的电压各有差异
我们在多块主板上对i5-12600K进行过烤机测试，烤机功耗大都在110W左右，但是显示的电压则从1.1V~1.22V，这主要是由于各家主板电压测量点的不同而造成的。
3、BIOS
对于B660这个级别的主板而言，TUF GAMING B660M-PLUS WIFI D4重炮手的BIOS基本没什么可以挑剔的，特别是APE3.0技术（ASUS Performance Enhancement 3.0），开启这个功能后，可以解锁处理器的功耗墙，这也让B660重炮手在搭配i9-12900K主板时，也能发挥其在默频下的全部性能。
TUF GAMING B660M-PLUS WIFI D4重炮手主板设计了10+1+2相供电电路，并使用了50A的DrMOS，再加上相对合理的铝挤散热片，理论上搭配i9-12900K都没有问题。
另外，主板拥有2个支持PCIe 4.0的M.2 2280 SSD接口、2个PCIe x16接口（其中一个支持PCIe 5.0）、网络方面则是2.5Gbps有线网卡和Wi-Fi 6无线网卡的组合。还有人性化设计M.2便捷卡扣，让装卸SSD摆脱工具，更加轻松。
不论是做工、扩展性还是BIOS，TUF GAMING B660M-PLUS WIFI D4重炮手主板都可以被视作B660主板的典范，而这块主板目前的售价999元，比起顶级Z690主板要便宜了很多，比起二三线的主板又贵不了多少。
如果不是特别缺钱非低端主板不可的话，TUF GAMING B660M-PLUS WIFI D4重炮手主板是12代酷睿i5/I7非常好的座驾。
