用树莓派Zero2W打造一台掌上电脑,劲道十足的48键、3D打印机箱

OpenCV学堂 2022-02-19 21:45

点击上方↑↑↑OpenCV学堂”关注我

来源:公众号 机器之心 授权


一台可以放在手掌中的 PC。
如果现在有人提到掌上电脑,那几乎可以肯定他们所指的是智能手机。但是树莓派发烧友总有办法展示其复古的一面。无需多大的技术改进,加上一些陈旧的控制台部件和真正的机械键盘,你就可以拥有一台可以放在手掌中的 DIY PC。这就是本文将要介绍的 Penkesu 项目所实现的功能。

项目作者是 Penk Chen ,该项目介绍了如何通过 Raspberry Pi Zero 2 W(树莓派 Zero 2 W)打造一台复古风格的掌上电脑,它的分辨率为 400 x 1280 、触摸屏为 7.9 英寸。此外,它还包括其他电子部件:3.7 V Li-Po 电池和用于供电的 Adafruit PowerBoost 1000C。

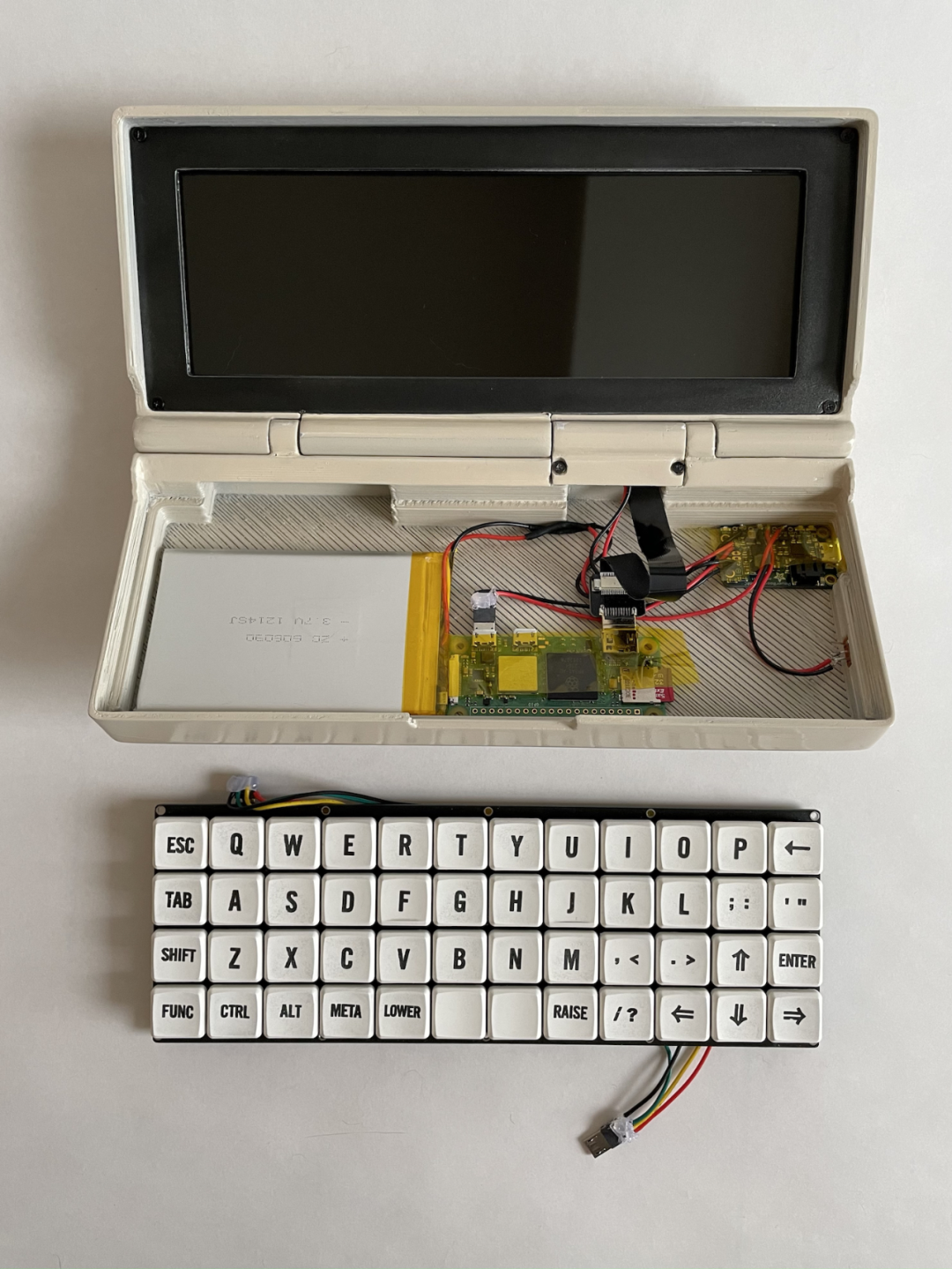

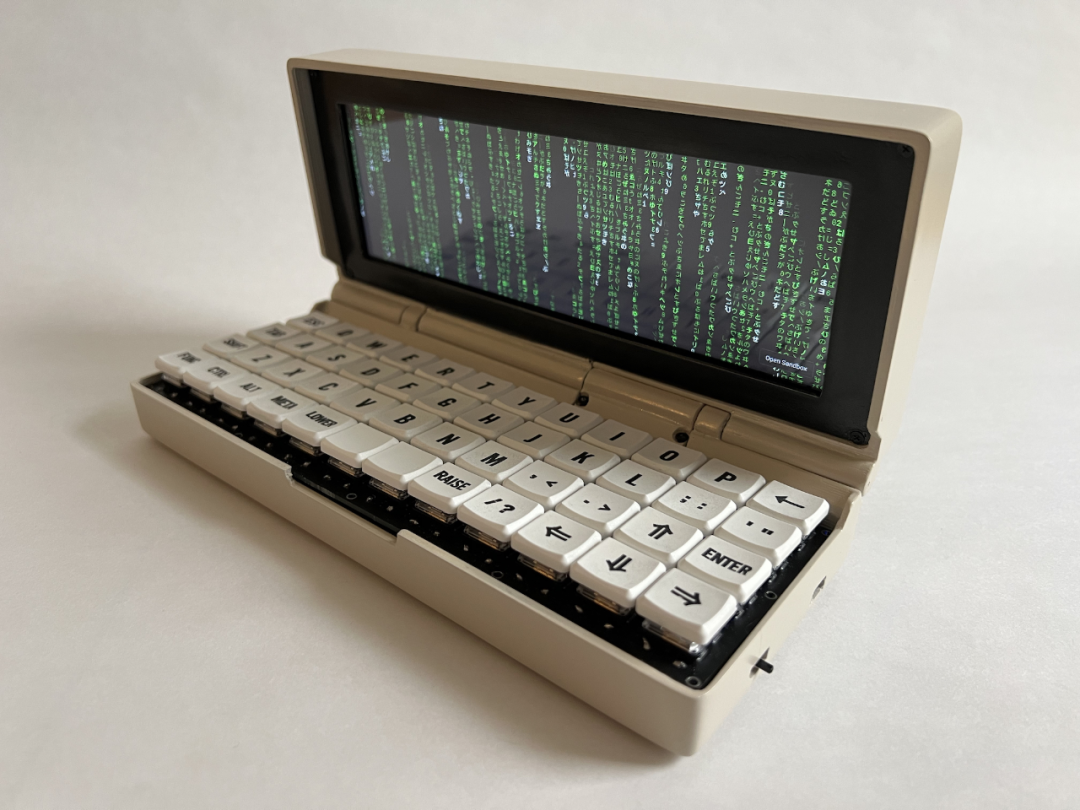

成品如下图所示,看起来真的很复古。

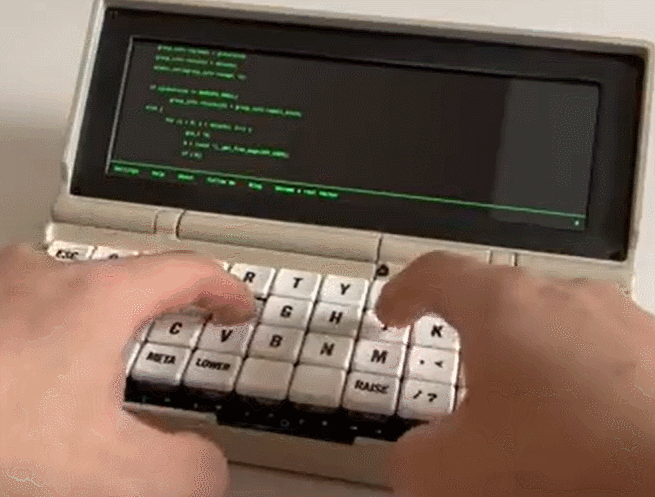

这台树莓派打造的电脑使用起来也非常流畅,没有卡顿的感觉:

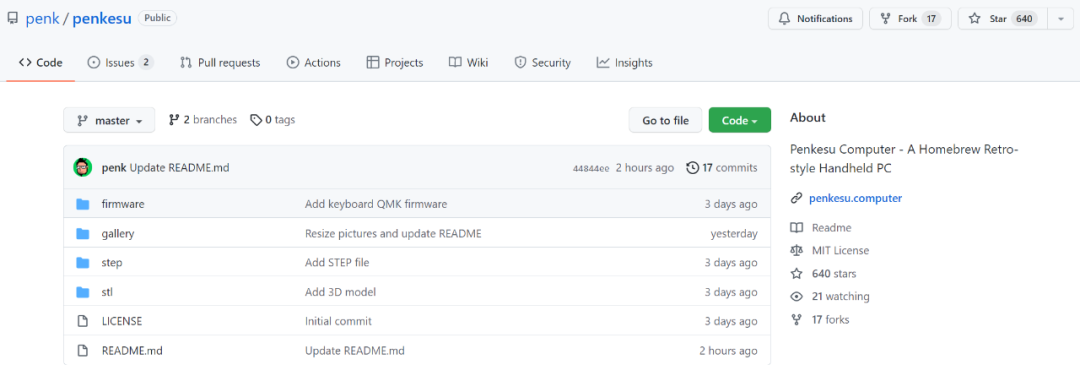

该项目上线短短三天就揽获了 600 + 星:


项目地址:https://github.com/penk/penkesu

这台掌上电脑是怎么造的?

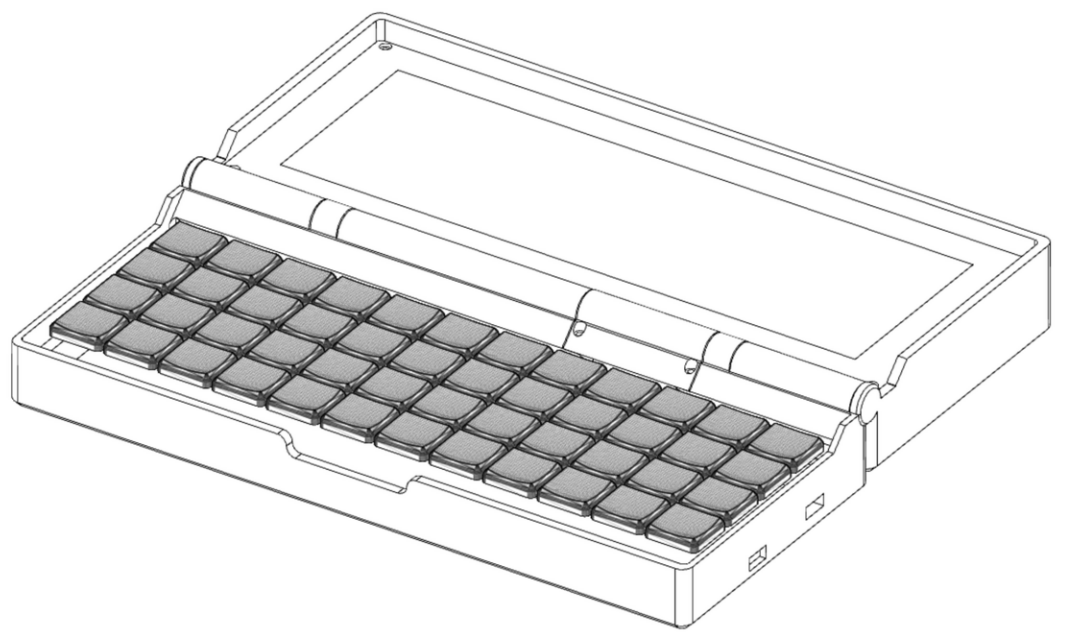

电脑机箱整体以显示器和键盘为中心进行设计,以实现(相对)紧凑的物理尺寸,机械键盘是正交的,有 48 个键,所有键在相同的行和列没有错位,就像一个网格,这与我们常用的键盘不同。

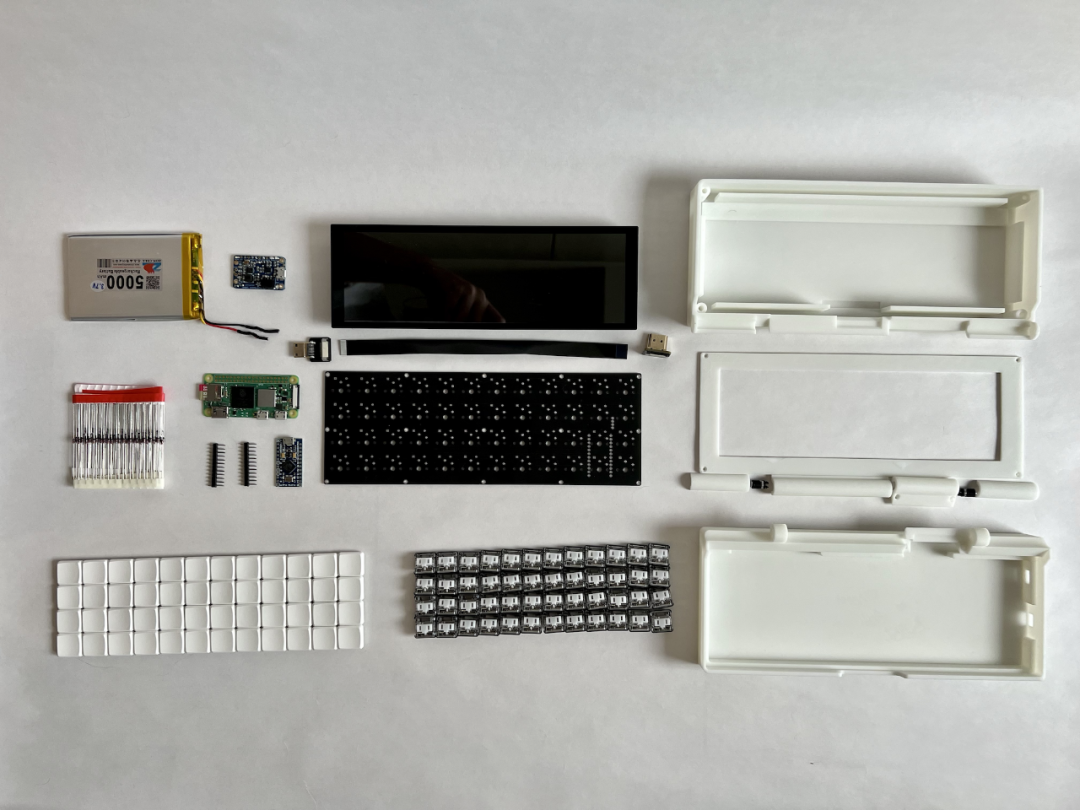

打造这台电脑的材料清单包括显示器、机箱、键盘等,具体器件如下所示:


  • 显示:Waveshare 7.9 英寸电容式触摸屏;HDMI 带状电缆;

  • 机箱:Game boy Advance SP 铰链,以允许 PC 折叠关闭,3D 打印部分 (STL 文件和 STEP 文件);

  • 电子器件:树莓派 Zero 2 W,3.7V 606090 (或相似规格) Li-Po 电池,Adafruit PowerBoost 1000C;

  • 键盘:Kailh Low Profile Choc v1 Switches x 48、MBK Choc Low Profile Keycaps x 48、1N4148 Diode x 48、Arduino Pro Micro x 1、PCB x 1 。


关于键盘,此次项目作者使用的键盘名为 Koda,不过其调整了键盘布局,使其更符合现在的需求。如果用户希望使用其他键盘进行构建,可以通过编辑 CAD 文件并调整机箱中的隔间大小来完成。

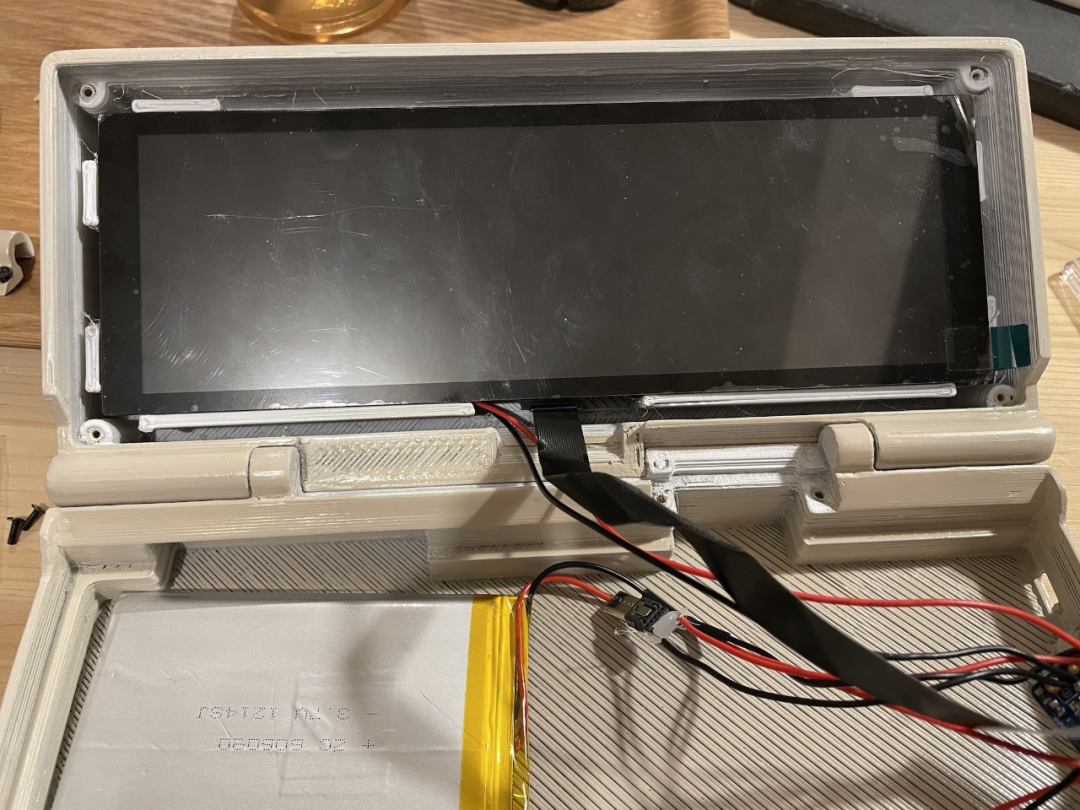

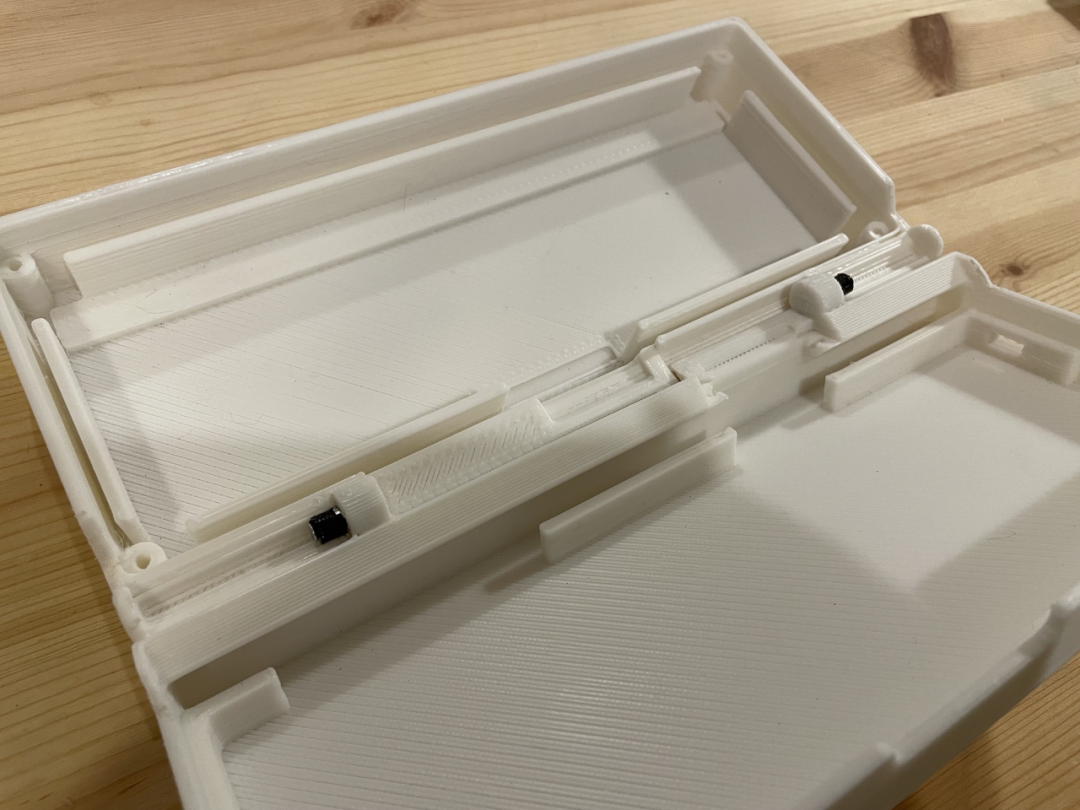

第二步在屏幕边框的 4 个角上添加热固螺纹插件 (M2x6),同时在铰链盖上添加 2 个 M2x6。

第三步将带状电缆缠绕两次,然后通过铰链盖将其拉出。

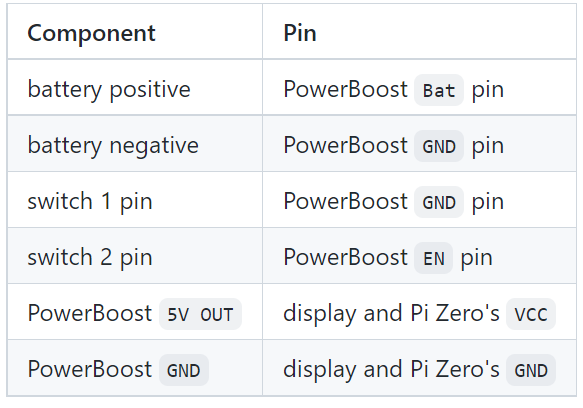

第四步接线:



第五步将键盘的 micro USB 和显示器的 mini HDMI 端口连接到 Pi Zero 2 W;将 micro SD 卡插入 Pi Zero 2 W。

第六步用 M2x6 螺钉固定所有组件。

一台树莓派掌上电脑就这么完成啦。

参考链接:https://arstechnica.com/gadgets/2022/02/diy-handheld-pc-uses-mechanical-keyboard-game-boy-pieces-raspberry-pi/
