全球频谱本已经拥挤不堪，而对有限空间的需求却与日俱增，这为滤波应用带来了新的机遇。

以温漂问题为例，由于频带越来越拥挤，并且服务提供商努力地榨干频谱中每一比特可用带宽，因此传统办法已不能充分解决该问题。

面向 V2X（车对基础设施）通信标准和载波聚合等下一代技术的特别应用要求创新滤波应用。

低温漂和零温漂滤波器

您将了解温度对滤波器性能的影响，以及 Qorvo 如何利用其创新的低温漂和零温漂滤波器技术，解决温度变化及地区问题。

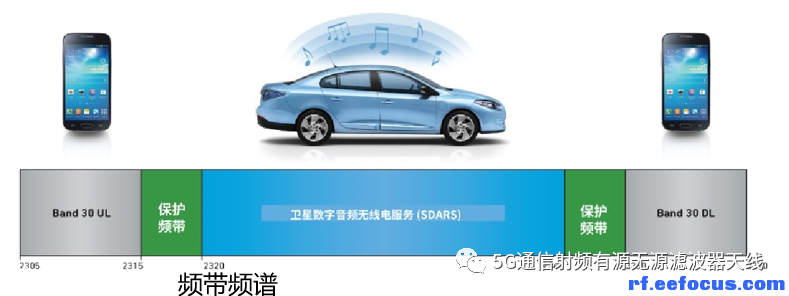

随着移动无线数据的快速增长，为容纳流量，产生了新的谱带需求。温漂，可以消耗整个保护频带。

许多新的蜂窝频带非常靠近其他无线应用，因此需要通过滤波技术，管理系统之间的干涉。

由于新分配的频带越来越靠近现有频带，因此滤波器在温度作用下发生的变化成为越来越重要的设计因素。

先前的办法对应的工艺温漂百万分率 (ppm) 较高，现在这些方法已不能满足上述需求，因此需要 Qorvo 低温漂和零温漂滤波技术等新型滤波工艺。

滤波器的温漂取决于工艺的 ppm/℃特性，以及滤波器在最终应用中的超温。

例如，假设一个滤波器的温漂为 45ppm/℃，中心频率为 1,000 MHz，工作温度范围是 -20℃至 85℃，标称温度为 25℃。您会看到超温是 -20℃和 85℃。则温漂如下：

温漂 = 超温 x 中心频率 x 特征温度

冷温漂 = -45℃ x 1,000 MHz x -45 ppm/℃ = 2.025 MHz 热温漂 = 60℃ x 1,000 MHz x -45 ppm/℃ = 2.70 MHz

通常，滤波器的频率和最终产品的环境工作状态是固定的，减少温漂的唯一方法是使用本身温度特性较低的工艺。

Qorvo 目前解决温漂问题的方法之一是低温漂和零温漂滤波器技术，该技术极大提高了温度性能。

低温漂声表面波可以达到 -15 ppm/℃ 至 -25 ppm/℃，零温漂声表面波则可基本达到 0 ppm/℃。

零温漂体声波达到的温度性能与零温漂声表面波相似。

这些技术让 Qorvo 能够在整个移动滤波器范围内，提供温度非常稳定的解决方案。

由于 Qorvo 在温度补偿型低温漂和零温漂技术上的进步，该公司的体声波和声表面波产品能够满足新兴应用日益严格的性能需求。

零温漂和低温漂技术带来以下优势：

减少了插入损耗，增加了滤波边缘斜度，与非温度补偿型声表面波和体声波滤波器相比，提高了滤波性能的稳定性。

提高了接收选择度、隔离度和抑制度。

对于移动设备用户而言，这些技术优势代表了更高的数据速率、更低的掉话率、更长的电池寿命以及数据和语音同时传输的能力。

对于设备设计人员而言，Qorvo 高级滤波器有助于简化射频设计和实施 LTE 技术进步。

声表面波技术举例

在利用温度稳定性满足严格规范上，Qorvo TQQ1013是声表面波滤波器的一个例子。

该产品采用零温漂声表面波技术支持 Band 13 上行链路（777 至 787 MHz），这个频带靠近美国的公共安全频带（769 至 775 MHz）（参见图 1 ）。

图中所示为一个网络信令案例 (NS_07)，当移动设备所在区域存在窄带公共安全系统时，网络将向移动设备发出信令。

作为响应，移动设备需要在769MHz至775MHz频率范围将发射杂散抑制提高22dB。

在最初开发 Band 13 频带时，提升发射杂散抑制能力的唯一可行办法是降低移动设备的输出功率。
